weishiepc 3WP35 고압 플랑저 펌프
,weishiepc 14mm 고압 플랑저 펌프
,weishiepc 42mm 전기 플랑저 펌프
-
제품 이름고압 트리플렉스 플런저 펌프
-
소재합금강, 마텐사이트 스테인리스 스틸, SS316/316
-
OEM/ODM그래요
-
플런저 직경14-42mm
-
공정 압력4-452-50
-
특징트리플렉스
-
원래 장소중국
-
모델 번호3WP35

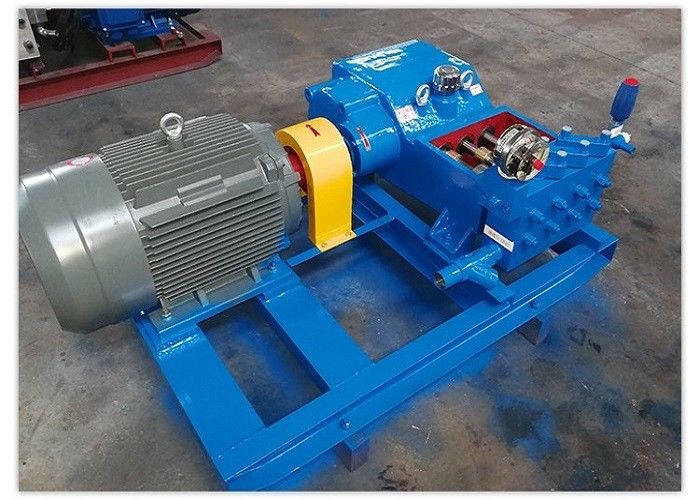

3WP35 3중복 플러거 펌프 전기 플러거 펌프
3WP35 3중복 플러거 펌프 전기 플러거 펌프
트립렉스 플랑저 펌프 소개
고압 반사 펌프는 주로 좌석, 크랭크 샤프트, 연결 막대, 크로스 헤드 등으로 구성된 전력 부품으로 구성됩니다.그리고 입수 및 배출 밸브로 구성된 수압 부품, 플러거, 포스팅 박스, 펌프 몸체 등과 함께 설치됩니다. 전원 및 전송 메커니즘과 함께.모터는 벨트 또는 감소기를 통해 캔크 샤프트에 전송, 그 다음 연결 막대와 크로스 헤드에서 회전을 선형 운동으로 변환합니다. 세 개의 플러거는 차례로 서로 120 °입니다.그리고 물 수집기에 들어가는 액체를 번갈아 제어. 밸브의 액체 매체는 압력을 증가시키고 배수 밸브를 통해 사용에 보내집니다. 액체 끝은 대칭적인 디자인을 채택합니다.두쪽에 입구와 출구가 있어 쉽게 배치 및 설치할 수 있습니다., 그리고 완전히 열린 안전 밸브가 장착되어 있습니다.
의플랑저 펌프콤팩트한 구조, 작은 크기, 높은 효율성, 아름다운 외관, 편리한 조작 및 유지 보수, 가볍고 유연한 움직임 등이 특징입니다.사용자의 다른 요구 사항에 따라 다른 특수 디자인을 만들 수 있습니다., 다른 환경, 그리고 대부분의 사용자의 요구를 충족시키기 위해 다른 전송 방법.
트립렉스 플랑저 펌프 사양:
|
정형 플랑저 부하: 650kg |
스트로크 길이는 35mm |
무게: 120kg |
|||||||||||
|
모델 3WP35고압 트리플렉스 반사펌프 |
|||||||||||||
| 플랑저 지름 (mm) | 42 | 41 | 38 | 35 | 32 | 29 | 25 | 22 | 20 | 18 | 16 | 14 | |
| 작업 압력 (MPa) | 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | |
| 속도 (분) | 흐름 L/분 M3/h 전력 KW | ||||||||||||
|
90 |
L/min | 13 | 12 | 11 | 10 | 8 | 6 | 4.6 | 3.5 | 2.9 | 2.4 | 2 | 1.4 |
| M3/h | 0.78 | 0.75 | 0.64 | 0.54 | 0.45 | 0.37 | 0.27 | 0.21 | 0.17 | 0.14 | 0.12 | 0.08 | |
| KW | 0.75 | 1 | 1.5 | 1.6 | 1.6 | 1.44 | 1.47 | 1.4 | 1.45 | 1.44 | 1.6 | 1.4 | |
|
110 |
L/min | 16 | 15 | 13 | 11 | 9 | 7.6 | 5.6 | 4.3 | 3.6 | 2.9 | 2.5 | 1.8 |
| M3/h | 0.96 | 0.91 | 0.78 | 0.66 | 0.55 | 0.45 | 0.34 | 0.26 | 0.21 | 0.17 | 0.15 | 0.1 | |
| KW | 1 | 1.2 | 1.56 | 1.76 | 1.8 | 1.8 | 1.79 | 1.72 | 1.8 | 1.74 | 2.2 | 1.7 | |
| 130 | L/min | 19 | 18 | 15 | 13 | 11 | 9 | 6.6 | 5 | 4.3 | 3.4 | 2.9 | 2 |
| MP/h | 1.13 | 1.1 | 0.93 | 0.79 | 0.66 | 0.54 | 0.4 | 0.31 | 0.25 | 0.2 | 0.17 | 0.12 | |
| KW | 1.5 | 1.8 | 2 | 2 | 2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.32 | 2.2 | ||
| 150 | L/min | 22 | 20 | 18 | 15 | 13 | 10 | 8 | 6 | 5 | 4 | 3 | 2 |
| M3/h | 1.30 | 1.20 | 1.10 | 0.89 | 0.78 | 0.60 | 0.48 | 0.36 | 0.30 | 0.24 | 0.18 | 0.12 | |
| KW | 0.75 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| 200 | L/min | 29 | 28 | 24 | 20 | 17 | 14 | 10 | 8 | 6 | 5 | 4 | 3 |
| MP/h | 1.70 | 1.68 | 1.44 | 1.20 | 1.02 | 0.84 | 0.60 | 0.48 | 0.36 | 0.30 | 0.24 | 0.18 | |
| KW | 1.2 | 2.2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
|
280 |
L/min | 40 | 38 | 33 | 28 | 23 | 19 | 14 | 11 | 9 | 7 | 6 | 4 |
| M3/h | 2.40 | 2.26 | 1.98 | 1.68 | 1.38 | 1.14 | 0.84 | 0.66 | 0.54 | 0.42 | 0.36 | 0.24 | |
| KW | 2.2 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
|
330 |
L/min | 48 | 46 | 39 | 33 | 28 | 23 | 17 | 13 | 11 | 9 | 7 | 5 |
| MP/h | 2.87 | 2.75 | 2.34 | 1.98 | 1.68 | 1.38 | 1.02 | 0.78 | 0.66 | 0.54 | 0.42 | 0.30 | |
| KW | 2 | 4 | 5 | 5 | 5.5 | 5.5 | 5.5 | 5 | 5.5 | 5 | 5.5 | 5 | |
| 400 | L/min | 58 | 55 | 47 | 40 | 34 | 28 | 20 | 16 | 13 | 10 | 8 | 6 |
| M3/h | 3.47 | 3.29 | 2.81 | 2.39 | 2.03 | 1.68 | 1.20 | 0.96 | 0.78 | 0.60 | 0.48 | 0.36 | |
| KW | 2 | 4 | 5.5 | 6 | 7 | 7 | 6 | 6 | 6 | 6 | 6 | 6 | |
| 450 | L/min | 65 | 62 | 53 | 45 | 38 | 31 | 23 | 18 | 15 | 12 | 9 | 7 |
| M3/h | 3.89 | 3.71 | 3.17 | 2.69 | 2.27 | 1.86 | 1.38 | 1.08 | 0.90 | 0.72 | 0.54 | 0.42 | |
| KW | 3 | 5 | 6 | 7 | 7.5 | 7 | 7 | 7 | 7.5 | 7 | 7 | 7 | |
※ 특정 흐름 속도와 압력과 특수 매체에 대 한 고압 대동 펌프의 한 종류를 선택 할 때,우리의 공장에서 최신 일반 도면과 기초 도면을 구입하시기 바랍니다.
트립렉스 플랑저 펌프 적용:
우리의 제품은 석유, 화학 및 비료 산업에서 공정 펌프로 사용하기에 적합하며 금속, 건설,조선수압 기계의 전송 소스로 설탕, 종이 및 기타 산업뿐만 아니라 식품, 의약품, 기계 등에서 고압 액체의 생산을 필요로하는 분야.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
