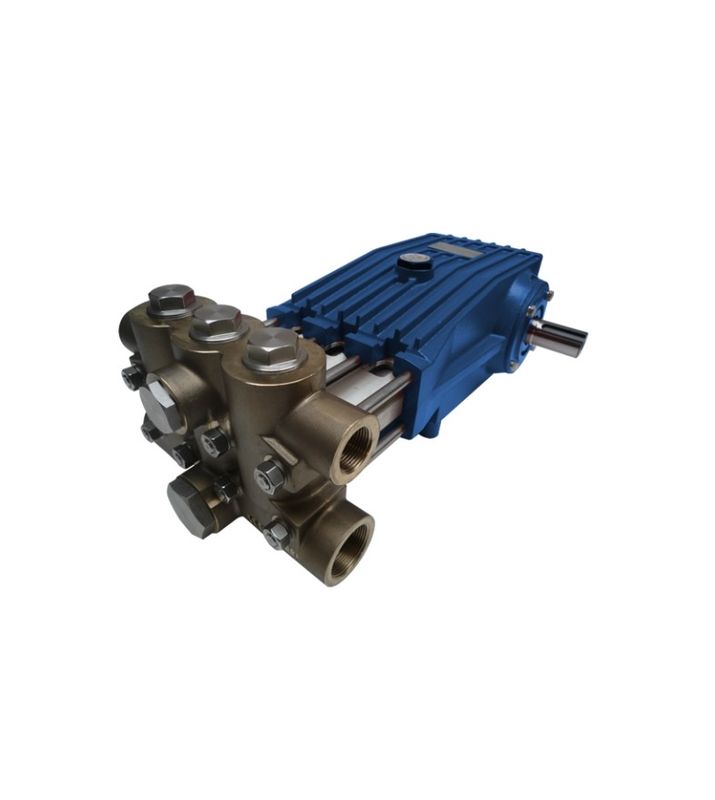

3WP80 고압 트리플렉스 플랑저 펌프 트리플렉스 반사 펌프
플랑저 펌프소개:
플랑저 펌프세 배 (세 플러거), 직진, 세 배 역류 펌프입니다. 직진 설계로,크랭크 샤프트의 각 회전으로 플링저 막대에서 직접적인 움직임을 만들어 펌프에서 양수 출력을 발생시킵니다.펌프에서 나오는 이 출력은 펌프의 속도 (여기, 주기 / 분) 와 직결된다.플링저 지름과 스트로크 길이가 각 스트로크와 회전으로 처리 액체의 양을 결정방출 압력은 노즐을 통해 흐름에 대한 제한 또는 하류 제한에 의해 생성됩니다.
우리의트리플렉스 펌프부드럽고 일정한 흐름과 압력을 제공합니다. 이러한 고압 트리플렉스 교차 펌프는 또한 수요 변화에 따라 필요에 따라 흐름을 조정하기 위해 변동 드라이브에 의해 구동 될 수 있습니다.하류 제한은 조정이 필요하거나 밸브는 흐름의 변화를 조절.
흡수 도중, 플러거는 왼쪽으로 이동하여 흡수기에 체크 밸브가 발생합니다.양변 positive displacement 펌프용기와 펌프 실린더 사이의 작동 라인, 용기에서 물을 열고 허용합니다. 방출 도중, 플러거는 오른쪽으로 이동합니다.수축 선에 차단 밸브를 설치하고 배출 선에 차단 밸브를 열기. The volume of liquid moved by the pump in one cycle (one suction stroke and one discharge stroke) is equal to the change in the liquid volume of the cylinder as the plunger moves from its farthest left position to its farthest right position.
플랑저 펌프스펙트럼
| 정형 플랑저 부하: 3100kg |
스코트 길이: 80mm |
무게: 1500kg | ||||||||||||
|
3WP80 고압 트리플렉스 반사펌프 |
||||||||||||||
| 플랑저 지름 (mm) | 95 | 80 | 68 | 56 | 48 | 43 | 35 | 28 | 25 | 23 | 21 | 18 | ||
| 작업 압력 (MPa) | 2 | 6 | 8 | 12 | 16 | 20 | 30 | 40 | 60 | 70 | 80 | 100 | ||
| 속도 (분) | 흐름 L/분 M3/h 전력 KW | |||||||||||||
|
90 |
L/min | 153 | 108 | 78.4 | 53.2 | 39.1 | 31.4 | 20.8 | 13.3 | 10.6 | 9 | 7.5 | 5.5 | |
| M2/h | 9,2 | 6.5 | 4.7 | 3.2 | 2.3 | 1.9 | 1,2 | 0.8 | 0.64 | 0.55 | 0,45 | 0.33 | ||
| KW | 7 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 14 | 14 | 14 | 11 | ||
|
140 |
L/min | 238 | 168 | 121 | 82.7 | 60.8 | 48.8 | 32.3 | 20.7 | 16.5 | 14.1 | 11.6 | 8.5 | |
| M2/h | 14.3 | 10.1 | 7.3 | 5 | 3.6 | 2.93 | 1.9 | 1.2 | 0.99 | 0.84 | 0.7 | 0.51 | ||
| KW | 10 | 20 | 20 | 20 | 20 | 20 | 20 | 17 | 20 | 20 | 20 | 18 | ||
|
160 |
L/min | 272 | 193 | 139 | 94.5 | 69.5 | 55.7 | 36.9 | 23.6 | 18.8 | 15.9 | 13.3 | 9.8 | |
| M3/h | 16.3 | 11.6 | 8.4 | 5.7 | 4.2 | 3.3 | 2.2 | 1.4 | 1.1 | 0.96 | 0.8 | 0.59 | ||
| KW | 11 | 24 | 22.3 | 22.6 | 22.2 | 23 | 22 | 18.8 | 22.5 | 22.2 | 21.2 | 20 | ||
|
200 |
L/min | 340 | 241 | 174 | 118 | 87 | 70 | 46 | 30 | 24 | 20 | 17 | 12 | |
| M3/h | 20.3 | 14.4 | 10.4 | 7.07 | 5.21 | 4.19 | 2.75 | 1.80 | 1.44 | 1.20 | 1.02 | 0.72 | ||
| KW | 14 | 29 | 28 | 28 | 28 | 28 | 28 | 24 | 29 | 28 | 27 | 24 | ||
|
280 |
L/min | 476 | 338 | 244 | 165 | 122 | 97 | 65 | 41 | 33 | 28 | 23 | 17 | |
| M3/h | 28.5 | 20.2 | 14.6 | 9.88 | 7.31 | 5.81 | 3.89 | 2.46 | 1.98 | 1.68 | 1.38 | 1.02 | ||
| KW | 19 | 40 | 39 | 39 | 39 | 39 | 39 | 34 | 40 | 39 | 37 | 34 | ||
|
320 |
L/min | 544 | 386 | 279 | 189 | 139 | 111 | 74 | 47 | 38 | 32 | 26 | 19 | |
| M3/h | 32.5 | 23.1 | 16.7 | 11.3 | 8.32 | 6.65 | 4.43 | 2.81 | 2.28 | 1.92 | 1.56 | 1.14 | ||
| KW | 22 | 46 | 45 | 45 | 44 | 44 | 44 | 37 | 45 | 45 | 42 | 38 | ||
|
370 |
유민 | 629 | 446 | 322 | 219 | 160 | 129 | 85 | 55 | 44 | 37 | 31 | ||
| M3/h | 37.6 | 26.7 | 19.2 | 13.1 | 9.58 | 7.72 | 5.09 | 3.29 | 2.63 | 2.22 | 1.86 | |||
| KW | 25 | 54 | 52 | 53 | 51 | 52 | 51 | 44 | 53 | 52 | 50 | |||
|
400 |
L/min | 680 | 482 | 348 | 236 | 174 | 139 | 92 | 59 | 47 | 40 | |||
| M3/h | 40.7 | 28.8 | 20.8 | 14.1 | 10.42 | 8.32 | 5.51 | 3.53 | 2.81 | 2.40 | ||||
| KW | 27 | 58 | 56 | 57 | 56 | 56 | 55 | 47 | 56 | 56 | ||||
|
450 |
L/min | 542 | 392 | 266 | 195 | 157 | 104 | 66 | 53 | |||||
| 어? | 32.4 | 23.4 | 15.9 | 11.6 | 9.4 | 6.23 | 3.95 | 3.17 | ||||||
| KW | 65 | 63 | 64 | 62 | 63 | 62 | 53 | 64 | ||||||
※ 특정 흐름 속도와 압력과 특수 매개체에 대한 고압 펌프의 한 종류의 고압 역 펌프를 선택할 때,우리의 공장에서 최신 일반 도면과 기초 도면을 구입하시기 바랍니다.
플랑저 펌프 적용:
고압 청소 및 세탁
수정압 시험
차량, 철도 및 항공기 청소
파이프 청소 및 파이프 청소
탱크 청소, 용기 및 원자로 청소
하수 청소 및 하수 청소
페인트 제거 및 강강 제거
스프레잉 / 안개 / 안개
주입 / 먹이 / 투여
반오스모스용 고압 펌프
절단, 제거 및 철거
비축
