weishiepc 1470r/min 잠수 하수도 펌프
,weishiepc 2825r/min 잠수 하수 펌프
,weishiepc 15m3/h 잠수용 진흙 펌프
-
제품 이름물속에 잠길 수 있는 슬러리 펌프
-
소재금속
-
전력 공급원전기
-
힘22 kW
-
사용폐수 처리장
-
속도1470r/분, 2825r/분, 2840r/분, 2880r/분, 2890r/분, 2900r/분
-
원래 장소중국
-
모델 번호WQC 시리즈

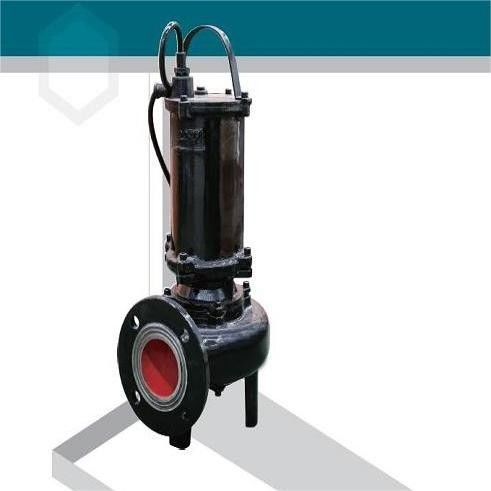

전기 잠수용 펌프 하수처리 시설용 잠수용 슬러지 펌프
전기 잠수용 펌프 하수처리 시설용 잠수용 슬러지 펌프
제품 작업 조건
1중온도는 40°C를 넘지 않아야 하고 밀도는 1050kg/m이고 PH 값은 5~9도 안쪽에 있어야 합니다.
2.운동 중 펌프는 최저 액정수준보다 낮아지지 않아야 합니다.
3. 등급 전압 380V, 등급 주파수 50Hz.모터는 등급 전압과 주파수의 오차가 ±5%를 초과하지 않는 조건에서만 성공적으로 작동 할 수 있습니다.
4펌프를 통과하는 고체 곡물의 최대 지름은 펌프 출구 지름의 50%를 초과할 수 없습니다.
제품 사양
예를 들어 50WQC15-8-0.75
50------수수개 열도 ((mm)
WQ------잠수용 하수 펌프
C------ 3세대 구조
15------용량 ((m3/h)
8------머리 (m)
0.75------부착된 모터의 전력 (kW)
| 序号 | 型号 | 排口径 출구 지름 (mm) | 流量 용량 | 扬程 머리 (m) | 轉速 속도 (r/min) | 功率 전력 (kW) | 효율성 (%) | 무게 무게 (kg) | |
| - 아니 | 종류 | (m3/h) | (L/s) | ||||||
| 1 | 32WQC8-10-0.75 | 32 | 6 8 10 |
1.7 2.2 2.8 |
12 10 8 |
2825 | 0.75 | 40 42 40 |
22 |
| 2 | 32WQC8-15-1.1 | 32 |
6 8 10 |
1.7 2.2 2.8 |
17 15 12 |
2825 | 1.10 |
40 42 40 |
23 |
| 3 | 50WQC15-8-075 | 50 |
10 15 20 |
2.8 4.2 5.6 |
9 8 6 |
2825 | 0.75 |
52 60 58 |
23 |
| 4 | 50WQC15-12-1.1 | 50 |
10 15 20 |
2.8 4.2 5.6 |
13 12 10 |
2825 | 1.10 |
47 55 54 |
24 |
| 5 | 50WQC15-16-1.5 | 50 |
10 15 20 |
2.8 4.2 5.6 |
18 16 15 |
2840 | 1.50 |
52 60 63 |
27 |
| 6 | 50WQC 15-22-22 | 50 |
10 15 20 |
2.8 4.2 5.6 |
23 22 20 |
2840 | 2.20 |
40 51 55 |
29 |
| 7 | 50WQC15-30-3 | 50 |
10 15 20 |
2.8 4.2 5.6 |
31 30 28 |
2880 | 3.00 |
45 52 56 |
41 |
| 8 | 50WQC25-25-3 | 50 |
20 25 30 |
5.6 6.9 8.3 |
26 25 21 |
2880 | 3.00 |
55 59 62 |
41 |
| 9 | 50WQC30-20-4 | 50 |
20 30 40 |
5.6 8.3 11.1 |
25 20 16 |
2890 | 4.00 |
55 62 59 |
45 |
| 10 | 50WQC25-32-5.5 | 50 |
20 25 40 |
5.6 6.9 111 |
33 32 25 |
2900 | 5.50 |
45 51 55 |
66 |
| 11 | 50WQC25-36-5.5 | 50 |
20 25 40 |
5.6 6.9 11.1 |
38 36 30 |
2900 | 5.50 |
47 52 62 |
67 |
| 12 | 65WQC30-10-1.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
12 10 6 |
2840 | 1.50 |
55 65 55 |
29 |
| 13 | 65WQC30-15-2.2 | 65 |
20 30 45 |
5.6 8.3 12.5 |
16 15 10 |
2840 | 2.20 |
54 62 66 |
30 |
| 14 | 65WQC35-15-3 | 65 |
25 35 45 |
6.9 9.7 12.5 |
17 15 11 |
2880 | 3.00 |
61 66 65 |
40 |
| 15 | 65WQC30-22-4 | 65 |
20 30 45 |
5.6 8.3 12.5 |
26 22 17 |
2890 | 4.00 |
57 69 66 |
46 |
| 序号 | 型号 |
排口径 출구 지름 (mm) |
流量 용량 | 扬程 머리 (m) |
轉速 속도 (r/min) |
힘 전력 (kW) |
효율성 (%) |
무게 무게 (kg) |
|
| - 아니 | 종류 | (m3/h) | (L/s) | ||||||
| 16 | 65WQC30-30-55 | 65 |
20 30 45 |
5.6 8.3 12.5 |
32 30 25 |
2900 | 5.50 |
46 53 61 |
67 |
| 17 | 65WQC30-35-7.5 | 65 |
20 30 45 |
5.6 8.3 12.5 |
37 35 32 |
2900 | 7.50 |
47 55 61 |
70 |
| 18 | 80WQC50-8-2.2 | 80 |
40 50 75 |
11.1 13.9 20.8 |
10 8 4 |
2840 | 2.20 |
54 65 50 |
35 |
| 19 | 80WQC50-10-3 | 80 |
40 50 75 |
11.1 13.9 20.8 |
12 10 6 |
2880 | 3.00 |
63 64 50 |
36 |
| 20 | 80WQC50-15-4 | 80 |
40 50 75 |
11.1 13.9 20.8 |
18 15 10 |
2890 | 4.00 |
61 67 65 |
51 |
| 21 | 80WQC50-20-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
22 20 14 |
2900 | 5.50 |
60 61 62 |
71 |
| 22 | 80WQC50-25-5.5 | 80 |
40 50 75 |
11.1 13.9 20.8 |
26 25 18 |
2900 | 5.50 |
63 69 72 |
72 |
| 23 | 100WQC80-7-3 | 100 |
65 80 100 |
18.1 22.2 27.8 | 9 7 4 |
2880 | 3.00 |
65 60 50 |
52 |
| 24 | 100WQC80-10-4 | 100 |
65 80 100 |
18.1 22.2 27.8 | 14 10 5 |
2890 | 4.00 |
65 60 50 |
53 |
| 25 | 100WQC80-13-5.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
16 13 8 |
2900 | 5.50 |
67 64 52 |
74 |
| 26 | 100WQC80-18-7.5 | 100 |
65 80 100 |
18.1 22.2 27.8 |
20 18 12 |
2900 | 7.50 |
60 59 49 |
76 |
| 27 | 150WQC150-7-55 | 150 | 100 150 200 | 27.8 41.7 55.6 |
10 7 3 |
2900 | 5.50 |
72 74 60 |
82 |
| 28 | 150WQC150-10-7.5 | 150 | 100 150 200 | 27.8 41.7 55.6 |
15 10 5 |
2900 | 7.50 |
73 75 60 |
85 |
| 29 | 65WQC40-40-11 | 65 |
30 40 50 |
8.3 11.1 13.9 |
42 40 38 |
2900 | 11 |
42 43.6 50 |
125 |
| 30 | 65WQC50-46-15 | 65 |
40 50 60 |
11.1 13.9 16.7 |
48 46 44 |
2900 | 15 |
47 55 60 |
135 |
제품 구조
용량:고품질의 롤 베어링, 합리적인 구성으로 펌프의 지속 기간을 연장할 수 있습니다.
냉각:펌프의 냉각:매체를 펌프로 직접 냉각
엔진:F급 단열, 최대 작동 온도 155°C, 보호등급 IPX8의 효과적 밀폐.
기계 밀폐:고품질의 기계적 밀폐를 사용하십시오. 밀폐의 두 가지 방법은 모터를 두 가지 보호로 제공합니다.
오일 챔버:기름은 기계적 밀폐를 윤활하고 냉각시킬 수 있으며 액체가 모터에 침투하는 것을 방지함으로써 안전의 부착 기능을 실현 할 수 있습니다.방의 내부에 남겨진 특정 양의 공기는 축적 상승 압력을 낮출 수.
임펠러:최적화 된 설계는 펌프 섬유 및 고체 배수 및 액체 운송에서 막지 않는 강력한 용량을 남깁니다.
펌프 껍질:CAD/CAM 기술 사용은 펌프의 효율성을 높이고 마모를 줄여줍니다.
셰프트:
펌프는 모터와 동축
가능한 한 짧게 설계 된 스트레칭 회전 샤프트는 기울기와 진동으로 감소 할 수 있으며 기계적 밀폐 및 베어링의 기간을 연장하고 동작 시 소음을 줄일 수 있습니다.
모니터 시스템:
스테이터 내부에는 세 개의 인플라이드 시리즈 열 제어 스위치가 있으며, 그들은 "N.O." at the normal temperature and opened when the temperature on the stator gets toll5° er-leakage probe is mounted inside the oil chamber to check water leakage and it will give a warning signal(the indicator lights), 펌프 측면의 기계적 밀폐가 누출되고 오일 챔버의 기름-물 비율이 특정 농도에 도달하면 자동으로 펌프의 작업을 중지하기 위해 전원을 차단합니다.
전기 제어 캐비닛과 함께 모터 불화 상태가 있는지 확인하는 기능으로 불화 상태가 발생하면 불화 상태가 발생하지 않도록 방지합니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
