3WP20 고압 플랑저 펌프
,ODM 고압 플랑저 펌프
,45MPa 고압 반사 펌프
-
제품 이름고압 삼중 왕복 펌프
-
소재합금강, 마텐사이트 스테인리스 스틸, SS316/316
-
OEM/ODM그래요
-
플런저 직경10-30mm
-
공정 압력4~45MPa
-
특징트리플렉스
-
모델 번호3WP20

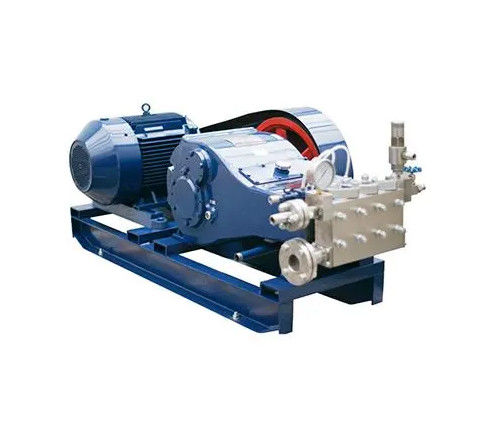

3WP20 고압 반사 펌프 트립렉스 플랑저 펌프
3WP20 고압 반사 펌프 트립렉스 플랑저 펌프
트립렉스 플랑저 펌프 소개
1압력 테스트 펌프, 고압 청소 펌프, 미터 펌프, 프로세스 펌프, 약물 추가 펌프, 수정 압력 펌프 및 오일 전송 펌프 등에 적합합니다.
2조립형: 수평형, 수직형, 고정형, 이동형
3드라이브 유형: 전기 모터로 구동되는 유형, 디젤 엔진으로 구동되는 유형, 벨트 롤리 유형, 기어 박스 유형, 전자기 속도 조절 유형 및 인버터 속도 정정 유형.
4. 날짜 엽에 표시된 기술적 데이터는 선택의 참조를위한 것입니다. 펌프의 각 유형은 안전 조정 밸브가 장착되어 있습니다. 각 펌프의 압력은 임의로 조정 될 수 있습니다.
5데이터 시트에 표시 된 흐름 속도가 선택 할 때 요구 사항을 충족 할 수 없는 경우, 전자기 속도 조절을 통해 흐름 속도를 조정할 수 있습니다.인버터 속도 조정 또는 요청 된 흐름 속도를 얻기 위해 플링거의 지름 변경.
트립렉스 플랑저 펌프 사양:
|
플랑저 등급 부하: 350kg |
스코트 길이: 20mm |
무게: 80kg |
|||||||||||
|
모델 3WP20 고압 트리플렉스 반사펌프 |
|||||||||||||
| 플랑저 지름 (mm) | 30 | 28 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
|
일 의 압력 (MPa) |
4 | 5 | 6 | 7 | 8 | 10 | 14 | 16 | 23 | 30 | 45 | ||
| 속도 (분) | 흐름 L/분 M3/h 전력 KW | ||||||||||||
|
150 |
L/min | 6.36 | 5.54 | 4.78 | 4.07 | 3.42 | 2.83 | 2.29 | 1.81 | 1.38 | 1.02 | 0.71 | |
| M3/h | 0.381 | 0.332 | 0.287 | 0.244 | 0.205 | 0.17 | 0.137 | 0.109 | 0.083 | 0.061 | 0.042 | ||
| KW | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
200 |
L/min | 8.5 | 7.38 | 6.37 | 5.43 | 4.56 | 3.77 | 3.05 | 2.41 | 1.85 | 1.37 | 0.94 | |
| M3/h | 0.509 | 0.443 | 0.382 | 0.326 | 0.274 | 0.226 | 0.183 | 0.145 | 0.111 | 0.082 | 0.057 | ||
| KW | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
|
250 |
L/min | 10.6 | 9.23 | 7.96 | 6.78 | 5.70 | 4.71 | 3.82 | 3.01 | 2.31 | 1.71 | 1.18 | |
| M3/h | 0.636 | 0.554 | 0.478 | 0.407 | 0.342 | 0.283 | 0.229 | 0.181 | 0.138 | 0.103 | 0.071 | ||
| KW | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
|
300 |
L/min | 12.7 | 11.1 | 9.55 | 8.14 | 6.84 | 5.65 | 4.58 | 3.62 | 2.77 | 2.05 | 1.41 | |
| M3/h | 0.763 | 0.665 | 0.573 | 0.488 | 0.410 | 0.339 | 0.275 | 0.217 | 0.166 | 0.123 | 0.085 | ||
| KW | 1 | 1 | 1 | 1.2 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | ||
|
350 |
L/min | 14.8 | 12.9 | 11.4 | 9.50 | 7.98 | 6.59 | 5.34 | 4.22 | 3.23 | 2.39 | 1.65 | |
| M3/h | 0.89 | 0.775 | 0.669 | 0.569 | 0.479 | 0.395 | 0.320 | 0.253 | 0.194 | 0.144 | 0.099 | ||
| KW | 1.2 | 1.5 | 1.5 | 1.5 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
|
400 |
U/min | 17.0 | 14.8 | 12.74 | 10.85 | 9.12 | 7.54 | 6.10 | 4.82 | 3.69 | 2.74 | 1.88 | |
| M3/h | 1.02 | 0.888 | 0.764 | 0.651 | 0.547 | 0.452 | 0.366 | 0.289 | 0.222 | 0.164 | 0.113 | ||
| KW | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.5 | 1.8 | 1.8 | 1.8 | ||
|
450 |
L/min | 19.1 | 16.6 | 14.33 | 12.21 | 10.26 | 8.48 | 6.87 | 5.43 | 4.15 | 3.08 | 2.12 | |
| M3/h | 1.14 | 0.997 | 0.860 | 0.732 | 0.616 | 0.509 | 0.412 | 0.326 | 0.249 | 0.185 | 0.127 | ||
| KW | 1.6 | 1.5 | 1.8 | 1.8 | 1.6 | 1.8 | 2.0 | 1.8 | 2.0 | 1.8 | 2.0 | ||
|
500 |
L/min | 21.2 | 18.5 | 15.92 | 13.56 | 11.40 | 9.42 | 7.6 | 6.03 | 4.62 | 3.42 | 2.36 | |
| M3/h | 1.27 | 1.11 | 0.955 | 0.814 | 0.684 | 0.565 | 0.458 | 0.362 | 0.27 | 0.205 | 0.141 | ||
| KW | 1.8 | 1.8 | 2.0 | 2.0 | 1.8 | 1.8 | 2.0 | 2.0 | 2.2 | 2.0 | 2.2 | ||
※ 특정 흐름 속도와 압력과 특수 매개체에 대한 고압 펌프의 한 종류의 고압 역 펌프를 선택할 때,우리의 공장에서 최신 일반 도면과 기초 도면을 구입하시기 바랍니다.
트립렉스 플랑저 펌프 적용:
1고압 응용 프로그램
의고압 트립렉스 플랑저 펌프높은 방출 압력을 생성하도록 설계되었습니다. 따라서 스프레이 드라이어, 제트 청소, 압력 청소, 모바일 석유 필드 및 드릴링 진흙 펌프에 널리 사용됩니다.폐수 정화 및 다른 고압 응용.
2펄프 & 페이퍼 산업
종이 제조 과정에는 고압 펌프가 필요합니다.고압 트립렉스 플랑저 펌프필요한 고압 방출을 제공하는 데 도움이 될 수 있으며이 분야에서 널리 사용됩니다.
3가공 산업
의고압 반사 펌프소형의 고압 배열 펌프가 필요한 많은 프로세스에 매우 적합합니다. 설치 용이성과 신뢰할 수있는 운영으로 인해이 펌프는 가공 산업에서 널리 사용됩니다..
4건설 부문
고압 청소를 제외하면고압 반사 펌프또한 도로 장비와 건설 장비에 널리 사용됩니다. 높은 방출 압력을 생성 할 수있는 능력 때문입니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
