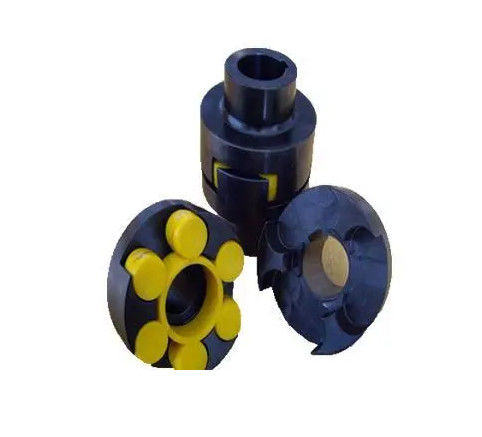

LMS Type Plum Blossom Coupling Elastic Flexible Plum Coupling

LMS 타입 플룸 블로섬 커플링 탄력 유연 플룸 커플링

제품 소개 - 반송기계 - 탄력 결합장치
  • 강조하다

    LMS형 탄력 결합

    ,

    플룸 블로섬 탄력 결합

    ,

    플렉서블 플룸 커플링 맞춤형 크기

  • 제품 이름
    매화 탄성 커플링
  • 종류
    탄성 커플링
  • 표면 처리
    블랙크닝
  • 크기
    사용자 정의 크기
  • 원래 장소
    중국
  • 인증
    GB/T5272-2002
  • 모델 번호
    LMS 유형

LMS 타입 플룸 블로섬 커플링 탄력 유연 플룸 커플링

  • LMS Type Plum Blossom Coupling Elastic Flexible Plum Coupling
가격 받기 지금 연락

LMS 타입 플룸 블로섬 커플링 탄력 유연 플룸 커플링

개요:

플룸 커플링또한 클라 클라라고도 불리는 널리 사용되는 접착제이며, 두 개의 금속 클라 디스크와 탄력적인 몸으로 구성됩니다. 두 개의 금속 클라 디스크는 일반적으로 45 가이즈 강철입니다.하지만 알루미늄 합금은 민감한 부하가 필요할 때도 유용합니다..

특징:

1플룸 꽃 결합은 간단한 구조, 윤활, 간편한 유지 보수, 간편한 검사, 유지 보수 무료, 그리고 오랫동안 지속적으로 작동 할 수 있습니다.
2안정적이고 신뢰할 수 있는 작업, 좋은 진동 완화, 버퍼 및 전기 단열 특성.
3큰 축적, 광선적 및 각적 보상 능력을 가지고 있습니다.
4작은 방사선 크기, 가벼운 무게, 작은 관성 모멘트, 중간 및 높은 속도 경우에 적합합니다.
5고강성 폴리 유레탄 탄력 요소는 마모 저항성 및 기름 저항성, 큰 운반 용량, 긴 서비스 수명, 안전 및 신뢰할 수 있습니다.

적용:


플룸 커플링은 널리 CNC 기계 도구, CNC 턴, 가공 센터, 새기 기계, CNC 프레싱 기계, 컴퓨터 콩, 금속 기계, 광산 기계,석유 기계화학 기계, 리프팅 기계, 운송 기계, 가벼운 산업 기계, 섬유 기계, 펌프, 팬 등

매개 변수

型号

公称转矩T,

제1항

许用

轉速[n] /r·min!

轴孔直径

d,d2d2

L

L0

D

D,

弹性물

型号

 질량m/kg 轉動慣量 l/kg·m2
탄력성 부품 경직성
a(HA) b ((HD)
80±5 60±5
LMS1 25 45 8500 12.14,15,18,19,20,22,24,25 35 98 50 90 MT1 1.325 0.0013
LMS2 50 100 7600 16,18,19,20,22,24,25,28,30 38 108 60 100 MT2 2B 1.736 0.0021
LMS3 100 200 6900 20,22,24,25,28,30,32 40 117 70 110 MT3 2.33 0.0034
LMS4 140 280 6200 22,24,25,28,30,32,35,38,40 45 130 85 125 MT4 3.375 0.0064
LMS5 350 400 5000 25,28,30,32,35,38,40,42,45 50 150 105 150 MT5 L 6.067 0.0175
LMS6 400 710 4100 30,32,35,38,40,42,45,48 55 167 125 185 MT6 -B 10.466 0.044
LMS7 630 1120 3700 35,38,40,42,45,48,50,55 60 185 145 205 MT7 14.223 0.0739
LMS8 1120 2240 3100 4548 ̊,50,55,56,60,63,65 70 209 170 240 MT1 21.16 0.149
LMS9 1800 3550 2800 55,55,56,60,63,65,70,71,75,80 80 240 200 270 MT9 -B 30.699 0.276
LMS10 2800 5600 2500 60,63, 65°70,71,75,80,85,90,95,100 90 268 230 305 MT2 금융권 44.547 0.526
LMS11 4500 9000 2200 70,71,75,80,85,90,95,100,110,120 100 308 260 350 MT1 -b 70.72 1.136
LMS12 6300 12500 1900 80,85,90,95,100,110,120,125,130 115 345 300 400 MT12 - 99.544 1.999
LMS13 11200 20000 1600 90,95,100,110,120,125,130,140,150 125 373 360 460 MT13 B 137.53 3.67
LMS14 12500 25000 1500 100°,110,120,125,130,140,150,160 135 383 400 500 MT1 165.25 5.158

型号

 公称轉矩T, N·m 许用 转速[n] /r ·min

轴孔直径

d,d2d2

L

L0

D0

B

D

弹性물

型号

 질량m/kg

轉動慣量

l/kg·m2
탄력성 부품 경직성
a(HA) b ((HD)
80±5 60±5

LMZ5

-160

 250 400 4750 25,28,30,32,35,38,40,42,45 50 127 160 70 105 MT5B 6.602 0.019
-200원

3800

 25,28,30,32,35,38,40,42,45

200

85

 9.204 0.044

1MZ6

-200원

 400 710 30,32,35,38,40,42,45,48 55 143 125 MT6B 11.45 0.052

LMZ7-

-200원

 630 1120 35,38,40,42,45,48,50,55,56 60 159 145 MT7 13.96 0.064

LM27-

-250

 3050 35,38,40',42,45,48,50,55,56 250 105 20.09 0.144

LMZ8-

250

 1120 2240 45,48,50,55,56,60,63,65 70 181 170 MT2 수요자 24.65 0.175

LMZ8-

-315

 2400 45°,48',50,55,56,60,63,65 315 135 34.13 0.374

LMZ9-

-315

 1800 3550 50,55,56,60,63,65,70,71,75,80 80 208 200 MT9B 41.67 0.45

UMZ9-

1~400

 1900 50,55,56,60,63,65,70,71,75,80 400 170 65.61 1.259

LMZ10-

-400

 2800 5600 60,63,65,70,71,75,80,85,90,95,100 90 230 230 MT10b 74.53 1.4

LMZ10-

1~500

 1500 60,63,65,70,71,75,80,85,90,95,100 500 210 110.6 3.472

LMZ11-

1~500

 4500 9000 7071',75°,80°85,90,95,100,110,120 100 260 260 MT1B 121.7 3.715

LMZ12-

1-630

 6300 12500 1200 80,85,90,95,100,110,120,125,130 115 297 630 265 300 MT12B 213.7 10.24

LMZ13-

1-710

 11200 20000 1050 9095°,100,110,120,125,130,140,150 125 323 710 300 360 MT3 341.6 19.99

LMZ14-

1-800

 12500 25000 950 100,110,120,125,130,140,150,160 135 333 800 340 400 MT1 510.1 39.36
