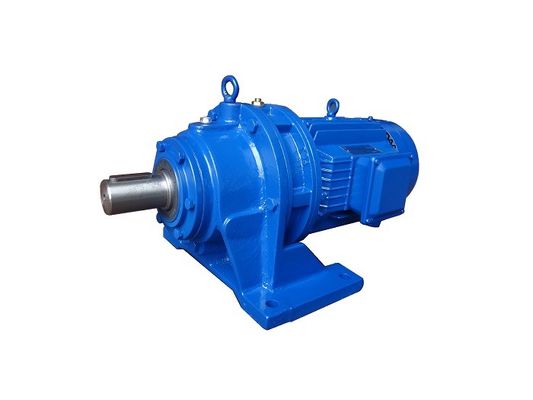

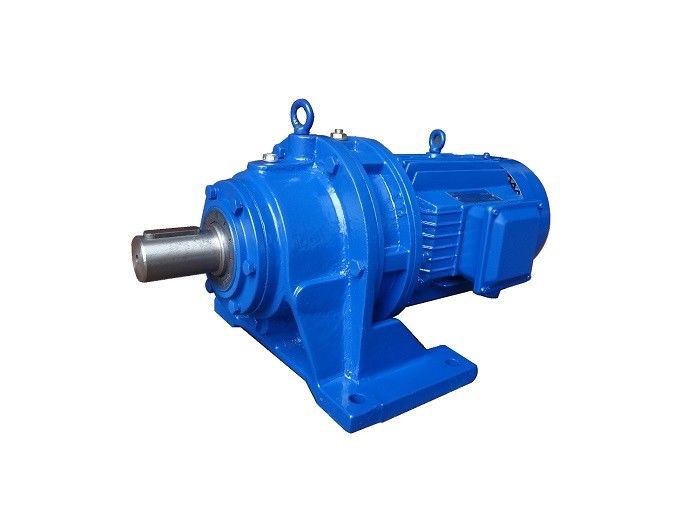

고 정밀성 행성 사이클로이드 핀 휠 감소기 사이클로이드 감소기 기어박스

고 정밀성 행성 사이클로이드 핀 휠 감소기 사이클로이드 감소기 기어박스

사이클로이드 스핀 휠 환속기 작동 원리

행성 사이클로이드 핀 휠 리드커의 전체 전송 장치는 입력 부분, 감소 부분 및 출력 부분으로 세 부분으로 나눌 수 있습니다.

입출력 샤프트에 180°로 오프셋 된 이중 외진 수갑이 설치되어 있습니다. H 메커니즘을 형성하기 위해 외진 수갑에 두 개의 롤러 베어링이 설치되어 있습니다.두 사이클로이드 바퀴의 중앙 구멍은 특이한 수갑에 회전 팔 베어링의 경주 경로입니다사이클로이드 바퀴는 반지 모양으로 배치 된 핀 기어 세트와 톱니 기어에 얽혀 작은 치아 차이로 내부 톱니 줄기 메커니즘을 형성합니다. ( 마찰을 줄이기 위해작은 변속률을 가진 환속기, 톱니 치아에 톱니 치아가 장착되어 있습니다. 세트).

입력 샤프트가 특이한 수갑과 함께 한 회전을 할 때,사이클로이드 바퀴의 치아 갤러리 곡선의 특성 및 바늘 기어에서 핀 치아의 제한, 사이클로이드 바퀴의 움직임은 회전과 회전 동시에 평평한 움직임이 됩니다. 입력 샤프트가 한 회전 동안 앞으로 회전하면 특이한 수갑도 한 번 회전합니다.그리고 사이클로이드 바퀴는 반대 방향으로 치아 차이를 통해 회전W 출력 메커니즘의 도움으로, 사이클로이드 바퀴의 저속 회전은 핀 샤프트를 통해 출력으로 전달되며, 결과적으로 출력 속도가 낮습니다.

사이클로이드 스핀 휠 감소기 매개 변수

참고: 각기 다른 표준에 해당하는 기계 모델의 성능 지표는 기본적으로 동일하지만 외관, 설치 및 연결 차이는 약간 다릅니다.사용자들은 JB/T2982-94A 및 B 표준을 사용하려고 노력해야 합니다..

사이클로이드 핀 휠 감소기 모델 예제

참고: 2단계 및 3단계 환속기에서 각 단계의 전송 비율의 조합은 원칙적으로 가장 작은 전송 비율을 가진 끝으로 첫 번째 단계 (고속 끝) 이다.그리고 두 번째 또는 세 번째 단계 (i즉, 낮은 속도 끝) 가 전송 비율로 큰 끝.
