IEC 3단계 비동기 인덕션 모터
,50HZ 3단계 비동기 인덕션 모터
,2500KW 고전압 전기 모터
-
제품 이름농형 비동기식 모터
-
특징고전압
-
전압6KV
-
고정자 수3개 단계
-
보호 클래스IP44 또는 IP54
-
표준IEC기준
-
막대기4, 6, 8, 10, 12
-
의무S1
-
빈도50Hz
-
원래 장소중국
-
모델 번호YKK.YRKK 시리즈

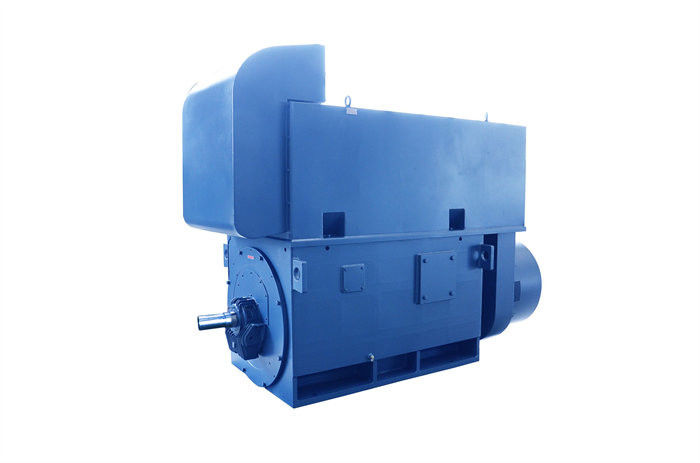

YKK YRKK 시리즈 3단계 비동기 모터 3단계 고전압 전기 모터
YKK YRKK 시리즈 3단계 비동기 모터 3단계 고전압 전기 모터
다람쥐 케이지 비동기 모터전반적인 설명
YKK 시리즈 다람쥐 케이지 고전압 3단계 비동기 모터는 폐쇄된 공기-기 냉장 장치가 있는 케이지형 비동기 모터입니다.이 시리즈의 모터는 IP44 또는 IP54 등급을 받고 냉각 방법은 IC611입니다.
YKK 시리즈 고전압 3단계 비동기 모터는 닫힌 공기-기온 냉각기와 함께 케이지 비동기 모터이다. 기단과 끝 커버는 철판으로 만들어집니다. 상자 구조가 채택됩니다.모터의 내부 상태를 관찰하기 위해 상단 커버를 열 수 있습니다모든 구성 요소는 편리한 설치와 유지 보수를 위해 분리 및 조립 할 수 있습니다.
YKK 고전압 다람쥐 케이지 모터는 높은 효율성, 에너지 절약, 낮은 소음, 작은 진동, 가벼운 무게, 신뢰할 수있는 성능, 편리한 설치 및 유지 보수의 장점을 가지고 있습니다.다양한 기계를 운전하는 데 사용할 수 있습니다.환기, 압축기, 펌프, 크레셔, 절단 기계 도구 및 기타 장비와 같이 석탄 광산, 기계 산업,발전소와 다양한 산업 및 광산 기업.
YKK 시리즈 고전압 다람쥐 케이지 비동기 모터의 구조와 설치 형태는 IMB3입니다. 쿼토는 연속 작동 시스템 (S1) 에 기반한 연속 등급입니다.모터의 명소 주파수는 50HZ입니다, 등급 전압은 6kv / 10kv, 다른 전압 등급 또는 특별한 요구 사항이 주문됩니다. 사용자와 합의 할 수 있습니다.
3단계 비동기 모터 사양
|
2.YKK系列6kV 고압三相异步電動機技術データ表 ((H710-H1000) YKK 시리즈 6000V 3단계 비동기 모터 기술 데이터 ((H710- 1000) |
||||||||||
|
型 号 유형 |
额定 힘 등급 전력 (kW) |
额定 전류 STATOR 현재 (A) |
额定 轉速 등급 회전 속도 (r/min) |
효율성 η% EFFI IENCY |
힘 인수 cosΦ 전력 요인 |
최대 轉矩 맥스 토크 ∙ 额定 轉矩 등급 토크 |
起动 轉矩 잠겨있어요 TORQ 额定 轉矩 등급 토크 |
起动 전류 잠겨있는 전류 额定 전류 등급 현재 |
负载 转动 惯量 J 부하 INERTIA kg..m2 |
전기 무게 무게 (kg) |
|
YKK7101-4 YKK7102-4 YKK7103-4 YKK7104-4 |
2500 2800 3150 3550 |
291 326 362 408 |
1493 1493 1493 1493 |
96.28 96.36 96.51 96.55 |
0.873 0.875 0.883 0.886 |
1.8 1.8 1.8 1.8 |
0.5 0.5 0.5 0.5 |
6.5 6.5 6.5 6.5 |
5270 5565 5780 5890 |
12600 13100 13600 14100 |
|
YKK8001-4 YKK8002-4 YKK8003-4 |
4000 4500 5000 |
459 516 573 |
1493 1493 1493 |
96.62 96.63 96.70 |
0.890 0.892 0.892 |
1.8 1.8 1.8 |
0.5 0.5 0.5 |
6.5 6.5 6.5 |
6450 6980 7460 |
16450 17000 17700 |
|
YKK9002-4 YKK9003-4 |
5600 6300 |
633 712 |
1493 1493 |
96.82 96.92 |
0.895 0.896 |
1.8 1.8 |
0.5 0.5 |
6.5 6.5 |
7600 7850 |
22500 23700 |
|
YKK7101-6 YKK7102-6 YKK7103-6 YKK7104-6 |
1800 2000 2240 2500 |
213 236 264 295 |
1000 1000 1000 1000 |
95.52 95.62 95.73 95.81 |
0.852 0.856 0.858 0.860 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
1465 1630 1800 1970 |
12500 13000 13500 14100 |
|
YKK8006 YKK8002-6 YKK8003-6 YKK8004-6 |
2800 3150 3550 4000 |
326 371 417 465 |
1000 1000 1000 1000 |
96.33 96.42 96.45 96.53 |
0.871 0.873 0.875 0.878 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
2820 3050 3250 3550 |
16500 17670 18120 18460 |
|
YKK9001-6 YKK9002-6 YKK9003-6 |
4500 5000 5600 |
516 573 641 |
1000 1000 1000 |
96.61 96.73 96.83 |
0.882 0.885 0.889 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
3900 4250 4650 |
22800 23760 25000 |
|
YKK10001-6 YKK10002-6 |
6300 7100 |
712 802 |
1000 1000 |
96.90 97.02 |
0.892 0.895 |
1.8 1.8 |
0.6 0.6 |
6.5 6.5 |
5100 5600 |
32080 33800 |
|
YKK7101-8 YKK7102-8 YKK7103-8 |
1400 1600 1800 |
169 192 216 |
745 745 745 |
95.02 95.15 95.26 |
0.837 0.839 0.840 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
2035 2320 2610 |
12680 13890 14450 |
|
YKK8001-8 YKK8002-8 YKK8003-8 YKK8004-8 |
2000 2240 2500 2800 |
237 265 296 331 |
745 745 745 745 |
95.34 95.42 95.52 95.62 |
0.841 0.843 0.845 0.848 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.5 6.5 6.5 6.5 |
2940 3260 3590 3950 |
16500 17120 18890 19180 |
|
YKK9001-8 YKK9002-8 YKK9003-8 |
3150 3550 4000 |
368 414 466 |
744 744 744 |
95.73 95.82 95.94 |
0.854 0.856 0.858 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
4950 5400 6000 |
22500 23850 24660 |
|
YKK10001-8 YKK10002-8 YKK10003-8 |
4500 5000 5600 |
518 574 643 |
743 744 744 |
96.05 96.13 96.25 |
0.862 0.864 0.868 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.5 6.5 6.5 |
6530 7260 7800 |
32580 33120 34900 |
|
YKK7101- 10 YKK7102- 10 YKK7103- 10 |
1250 1400 1600 |
153 171 195 |
592 592 592 |
94.64 94.75 94.85 |
0.824 0.825 0.825 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
2770 3110 3450 |
12800 13250 14300 |
|
YKK8001- 10 YKK8002- 10 YKK8003- 10 |
1800 2000 2240 |
219 244 273 |
592 592 592 |
94.93 95.05 95.13 |
0.827 0.829 0.830 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
3850 4250 4750 |
16800 17500 18000 |
|
YKK9001- 10 YKK9002- 10 YKK9003- 10 |
2500 2800 3150 |
300 336 378 |
592 592 592 |
95.21 95.32 95.42 |
0.832 0.834 0.836 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
5300 5900 6500 |
22800 23580 24500 |
|
2.YKK系列6kV 고압三相异步電動機技術データ表 ((H710-H1000) YKK 시리즈 6000V 3단계 비동기 모터 기술 데이터 ((H710- 1000) |
||||||||||
|
型 号 유형 |
额定 힘 등급 전력 (kW) |
额定 전류 STATOR 현재 (A) |
额定 轉速 등급 회전 속도 (r/min) |
효율성 η% EFFI IENCY |
힘 인수 cosΦ 전력 요인 |
최대 轉矩 맥스 토크 ∙ 额定 轉矩 등급 토크 |
起动 轉矩 잠겨있어요 TORQ 额定 轉矩 등급 토크 |
起动 전류 잠겨있는 전류 额定 전류 등급 현재 |
负载 转动 惯量 J 부하 INERTIA kg..m2 |
전기 무게 무게 (kg) |
|
YKK10001- 10 YKK10002- 10 YKK10003- 10 |
3550 4000 4500 |
420 473 531 |
593 593 593 |
95.54 95.63 95.71 |
0.843 0.845 0.846 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
7750 8850 9950 |
31800 31870 32920 |
|
YKK7101- 12 YKK7102- 12 YKK7103- 12 |
900 1000 1120 |
116 128 144 |
492 492 493 |
94.26 94.35 94.42 |
0.798 0.802 0.803 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
2980 3200 3500 |
11450 12800 13200 |
|
YKK8001- 12 YKK8002- 12 YKK8003- 12 YKK8004- 12 |
1250 1400 1600 1800 |
161 180 203 232 |
493 493 493 493 |
94.43 94.53 94.64 94.62 |
0.803 0.804 0.805 0.808 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
3900 4300 4800 5300 |
16210 17230 18620 19560 |
|
YKK9001- 12 YKK9002- 12 YKK9003- 12 |
2000 2240 2500 |
254 284 317 |
492 492 492 |
94.74 94.83 94.92 |
0.813 0.814 0.815 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
6400 6900 5500 |
22500 22900 23500 |
|
YKK10001- 12 YKK10002- 12 YKK10003- 12 |
2800 3150 3550 |
355 399 449 |
495 495 495 |
95.12 95.23 95.34 |
0.821 0.824 0.825 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
6200 6900 7700 |
31050 32320 34380 |
|
YKK7101- 16 YKK7102- 16 YKK7103- 16 YKK7104- 16 |
500 560 630 710 |
71 80 89 100 |
375 375 375 375 |
93.32 93.41 93.52 93.61 |
0.742 0.744 0.746 0.748 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
2840 3185 3530 3880 |
11800 12340 12890 13300 |
|
YKK8001- 16 YKK8002- 16 YKK8003- 16 YKK8004- 16 |
800 900 1000 1120 |
113 127 141 158 |
375 375 375 375 |
93.72 93.82 93.92 94.03 |
0.750 0.751 0.752 0.753 |
1.8 1.8 1.8 1.8 |
0.6 0.6 0.6 0.6 |
6.0 6.0 6.0 6.0 |
4330 4880 5380 6100 |
15120 15800 16230 16890 |
|
YKK9001- 16 YKK9002- 16 YKK9003- 16 |
1250 1400 1600 |
174 195 222 |
375 375 375 |
94.12 94.22 94.32 |
0.762 0.763 0.764 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
7000 7900 8900 |
21890 22990 23680 |
|
YKK10001- 16 YKK10002- 16 YKK10003- 16 |
1800 2000 2240 |
250 277 310 |
375 375 375 |
94.45 94.53 94.62 |
0.765 0.766 0.768 |
1.8 1.8 1.8 |
0.6 0.6 0.6 |
6.0 6.0 6.0 |
10010 11370 12740 |
30580 31495 32750 |
