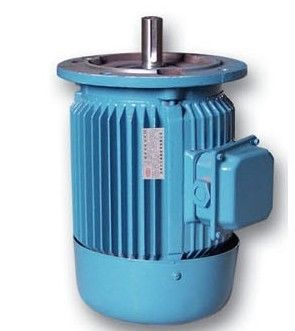

YE3 Series 3 Phase 4 Pole Squirrel Cage Induction Motor Low Voltage

YE3 시리즈 3단계 4 폴 에퀴어리 케이지 인덕션 모터 저전압

제품 소개 - 반송기계 - 삼상 비동기 모터
  • 강조하다

    1500r/min 3단계 비동기 모터

    ,

    3단계 비동기 모터 저전압

    ,

    3단계 4 폴 에퀴어리 케이지 인덕션 모터

  • 제품 이름
    4극 3단계 인덕션 모터
  • 특징
    저전압
  • 동기 속도
    1500개 Ｒ / 분
  • 프레임 크기
    63~355
  • 정격 출력
    0.12~375kW
  • 듀티 싸이클
    S1
  • 냉각 방법
    IC411
  • 효율 레벨
    IE3
  • 폴란드의 수
    2, 4, 6, 8
  • 전압
    380v
  • 빈도
    50Hz
  • 절연류
    F
  • 보호 정도
    IP55
  • 장착 배열
    V1/B3/B5/B14/B35/B34 또는 기타
  • 껍데기
    주철 본체, 알루미늄 본체
  • 원래 장소
    중국
  • 모델 번호
    YE3 시리즈

YE3 시리즈 3단계 4 폴 에퀴어리 케이지 인덕션 모터 저전압

  • YE3 Series 3 Phase 4 Pole Squirrel Cage Induction Motor Low Voltage
가격 받기 지금 연락

YE3 시리즈 3단계 4 폴 에퀴어리 케이지 인덕션 모터 저전압

3단계 비동기 모터개요:

IEC 프레임 메트릭 모터는 국제 표준 (GB18613-2012 요구 사항) 을 충족하도록 설계되었으며 해외 애플리케이션 및 기계 부품에 대한 대체 모터입니다.IEC 프레임 모터는 최적의 전기 성능을 위해 진공 압력 침착을 제공합니다., 직결 연결을 위해 두 끝에서 과대 크기의 베어링, IP55 보호. B3, B5, V1, B35, B14 또는 B34 장착 중에서 선택하여 펌프, 컨베이어,팬 및 더 많은.

3단계 4 폴 인덕션 모터특징:

1인버터 부하 등급: 2: 1CT & 10: 1VT 380V 50 Hz

2보호 수준: IP55

3부록: TEFC

4높은 잠금 로터 토크

5가장 좋은 전기 성능을 위해 적용 된 VPI 프로세스

6IEC132 프레임 및 더 큰 Y/델타 시작에 적합

7이름표는 380V 50Hz 또는 400V 50Hz로 표시됩니다.

8직결용 두 끝의 과대 크기의 구슬 베어링

9격리 클래스 F

10장으로 장착 된 접합 상자

11. F2 장착 위치, F1, F3 또한 사용할 수 있습니다

12양방향 팬

13모든 모터에는 CE 표시가 있습니다.

3단계 4극 인덕션 모터 성능 데이터:

型 号

종류

힘

kW

额定

전류

A

轉速

r/min

효율성

에프%

힘

인수

P.F.

额定

轉矩

N.m

堵转转矩

额定转矩

Tst

TN

堵转 전류

额定 전류

1st

IN

최대 회전 벡터

额定转矩

Tmax

TN

소음

dB ((A)
同步 회전 속도 3000 r/min
연간 3~315S-2 110 195 2985 95.2 0.90 352 1.8 7.1 2.3 92
연간 3-15M-2 132 234 2985 95.4 0.90 422 1.8 7.1 2.3 92
연간 3~315L1-2 160 279 2985 95.6 0.91 512 1.8 7.2 2.3 92
예3-315L-2 185 323 2985 95.7 0.91 592 1.8 7.2 2.3 92
연간 3~315L2-2 200 349 2985 95.8 0.91 640 1.8 7.2 2.2 92
연간 3~315L3-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 92
연간 3355M1-2 220 383 2985 95.8 0.91 704 1.8 7.2 2.2 100
예3-355M-2 250 436 2985 95.8 0.91 800 1.6 7.2 2.2 100
연간 3355L1-2 280 488 2985 95.8 0.91 896 1.6 7.2 2.2 100
예3-355L-2 315 549 2985 95.8 0.91 1008 1.6 7.2 2.2 100
연간 3355L2-2 355 619 2985 95.8 0.91 1136 1.6 7.2 2.2 100
연간 3355L3-2 375 654 2985 95.8 0.91 1200 1.6 7.2 2.2 100
同步 회전 속도 1500 r/min
YE3-63M1-4 0.12 0.45 1310 55.8 0.72 0.87 2.1 4.4 2.2 52
YE3-63M2-4 0.18 0.64 1310 58.6 0.73 1.31 2.1 4.4 2.2 52
YE3-71M1-4 0.25 0.81 1330 63.6 0.74 1.80 2.1 5.2 2.2 55
YE3-71M2-4 0.37 1.1 1330 65.3 0.75 2.66 2.1 5.2 2.2 55
YE3-80M1-4 0.55 1.4 1430 80.6 0.75 3.67 2.3 6.5 2.3 56
예3-80M2-4 0.75 1.8 1430 82.5 0.75 5.01 2.3 6.6 2.3 56
YE3-90S-4 1.1 2.6 1430 84.1 0.76 7.35 2.3 6.8 2.3 59
YE3-90L-4 1.5 3.5 1430 85.3 0.77 10.0 2.3 7.0 2.3 59
YE3-100L1-4 2.2 4.8 1440 86.7 0.81 14.6 2.3 7.6 2.3 64
예 3~100L2-4 3 6.3 1440 87.7 0.82 19.9 2.3 7.6 2.3 64
연간 3~12M-4 4 8.4 1455 88.6 0.82 26.3 2.2 7.8 2.3 65
연간 3~32S-4 5.5 11.2 1465 89.6 0.83 35.9 2.0 7.9 2.3 71
예 3~132M-4 7.5 15.0 1465 90.4 0.84 48.9 2.0 7.5 2.3 71
연간 3~60M-4 11 21.5 1470 91.4 0.85 71.5 2.0 7.7 2.3 73
예 3~160L-4 15 28.8 1470 92.1 0.86 97.4 2.0 7.8 2.3 73
연간 3~80M-4 18.5 35.3 1470 92.6 0.86 120 2.0 7.8 2.3 76
예 3-180L-4 22 41.8 1470 93.0 0.86 143 2.0 7.8 2.3 76
YE3-200L-4 30 56.6 1475 93.6 0.86 194 2.0 7.3 2.3 76
연간 3~25S-4 37 69.6 1480 93.9 0.86 239 2.0 7.4 2.3 78
연도 3~25M-4 45 84.4 1480 94.2 0.86 290 2.0 7.4 2.3 78
연도 3~250M-4 55 103 1485 94.6 0.86 354 2.0 7.4 2.3 79
연간 3~280S-4 75 136 1490 95.0 0.88 481 2.0 6.7 2.3 80
연간 3~280M-4 90 163 1490 95.2 0.88 577 2.0 6.9 2.3 80
예3~280M1-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.3 80
연간 3~315S-4 110 197 1490 95.4 0.89 705 2.0 7.0 2.2 88
연간 3~315M-4 132 236 1490 95.6 0.89 846 2.0 7.0 2.2 88
연간 3~315L1-4 160 285 1490 95.8 0.89 1026 2.0 7.1 2.2 88
연간 3~315L-4 185 329 1490 95.9 0.89 1186 2.0 7.1 2.2 88
예3-315L2-4 200 352 1490 96.0 0.90 1282 2.0 7.1 2.2 88
연간 3~315L3-4 220 387 1490 96.0 0.90 1410 2.0 7.1 2.2 88

저전압 비동기 모터크기

YE3 시리즈 3단계 4 폴 에퀴어리 케이지 인덕션 모터 저전압 0

机座号

프레임

极数

폴란드인

 安装 尺 寸 장착 차원 외 形 尺 寸 전체 차원
A B C D E F G H K AA BB HA AB AC AD HD L
63M 2,4 100 80 40 11 23 4 8.5 63 7 30 110 8 135 135 70 180 230
71M 2,4,6 112 90 45 14 30 5 11 71 7 32 120 8 150 145 80 195 255
80M 2,4,6,8 125 100 50 19 40 6 15.5 80 10 32 135 10 160 165 145 225 295
90S 2,4,6,8 140 100 56 24 50 8 20 90 10 34 170 12 180 180 165 255 345
90L 125 210 385
100L 2,4,6,8 160 140 63 28 60 8 24 100 12 39 186 14 200 205 175 275 390
112M 2, 6,8 190 140 70 28 60 8 24 112 12 45 200 14 230 225 190 300 420
4 230 450
132S 2,4,6,8 216 140 89 38 80 10 33 132 12 55 190 18 265 270 220 350 465
132M 178 230 505
160M 2,4,6,8 254 210 108 42 110 12 37 160 15 65 260 20 315 320 260 420 610
160L 254 304 650
180M 2,4,6,8 279 241 121 48 110 14 42.5 180 15 70 311 22 355 360 265 445 685
180L 279 349 725
200L 2,4,6,8 318 305 133 55 110 16 49 200 19 74 379 26 395 400 305 505 775
225S 4,8 356 286 149 60 140 18 53 225 19 78 375 28 435 450 325 550 815
225M 2 311 55 110 16 49 400 810
4,6,8 60 140 18 53 840
250M 2 406 349 168 60 140 18 53 250 24 80 445 30 490 510 380 630 920
4,6,8 65 58
280S 2 457 368 190 65 140 18 58 280 24 90 485 35 545 550 395 675 965
4,6,8 75 20 67.5
280M 2 419 65 18 58 536 1015
4,6,8 75 20 67.5
315S 2 508 406 216 65 140 18 58 315 28 120 570 45 635 630 540 855 1180
4,6,8,10 80 170 22 71 1210
315M 2 457 65 140 18 58 610 1215
4,6,8,10 80 170 22 71 1245
315L 2 508 65 140 18 58 680 1290
4,6,8,10 80 170 22 71 1320
355M 2 610 560 254 75 140 20 67.5 355 28 130 690 52 735 715 645 1000 1390
4,6,8,10 95 170 25 86 1420
355L/L1 2 630 75 140 20 67.5 750 1500
4,6,8,10 95 170 25 86 1530
355L2/L3 2 80 170 22 71 1530
4,6,8,10 110 210 28 100 1570
