GB/T 9770 강철 코드 컨베이어 벨트
,찢어지지 않는 스틸 코드 컨베이어 벨트
,1400mm 와이어 로프 컨베이어 벨트
-
제품 이름스틸 코드 컨베이어 벨트
-
소재고무+EP 직물
-
품질높은 수준
-
사용재료 전송
-
특징열에 내성이 강한 반 찢기
-
벨트 폭800-2800mm
-
원래 장소중국
-
인증GB/T 9770
-
모델 번호거리
GB/T 9770 금속 강화 컨베이어 벨트
GB/T 9770 금속 강화 컨베이어 벨트
제품 설명:

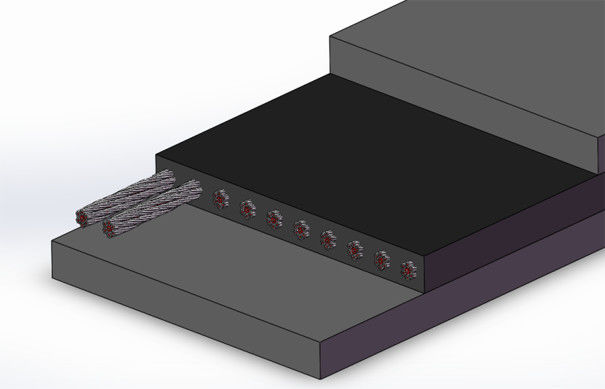

철선 컨베이어 벨트는 철선을 골격으로 한 고무 컨베이어 벨트입니다. 제품은 코어 고무, 철선 로프, 덮개 층 및 가장자리로 구성됩니다.그것은 높은 팽창 강성의 장점을 가지고 있습니다, 좋은 충격 저항성, 긴 서비스 수명, 사용 중 작은 연장, 좋은 굴곡 형성과 좋은 유연성 저항성. 그것은 먼 거리를 통해 물질을 운송하기에 적합합니다.큰 거리는, 그리고 높은 속도.
제품 파라미터:
1) 와이어 로프 컨베이어 띠 표시 예제 (시행 표준: GB/T 9770)
예를 들어 GB/T 9770 1400 2200 ST3150 8+8 H
GB/T 9770 ------ 표준 코드
1400 ------ 길이 (m)
2200 ------ 너비 (mm)
ST3150 ------ 강도 사양
8+8 ------ 상부 및 하부 덮기 접착제의 두께
H ------ 커버 레이어 성능 레벨 코드
2) 철조선 컨베이어 벨트 강도 사양:
| 항목 | St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 |
|
길쭉한 견고성 N/mm |
630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 3500 | 4000 | 4500 | 5000 | 5400 |
|
가닥의 최대 명목 지름 mm |
3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 6.0 | 7.2 | 8.1 | 8.6 | 8.9 | 9.7 | 10.9 | 11.3 |
|
와이어 로프 간격 mm |
10±1.5 | 10±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 12±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 15±1.5 | 16±1.5 | 17±1.5 | 17±1.5 |
|
뚜?? 위 접착제의 두께 mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
|
하부 커버 접착제 두께 mm |
5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8.5 | 9 |
3) 와이어 로프 너비 사양:
|
너비 mm |
철사망의 수 | ||||||||||||
| St630 | St800 | St1000 | St1250 | St1600 | St2000 | St2500 | St3150 | St3500 | St4000 | St4500 | St5000 | St5400 | |
| 800 | 75 | 75 | 63 | 63 | 63 | 63 | 50 | 50 | 50 | ||||
| 1000 | 95 | 95 | 79 | 79 | 79 | 79 | 64 | 64 | 64 | 64 | 59 | 55 | 55 |
| 1200 | 113 | 113 | 94 | 94 | 94 | 94 | 76 | 76 | 77 | 77 | 71 | 66 | 66 |
| 1400 | 133 | 133 | 111 | 111 | 111 | 111 | 89 | 89 | 90 | 90 | 84 | 78 | 78 |
| 1600 | 151 | 151 | 126 | 126 | 126 | 126 | 101 | 101 | 104 | 104 | 96 | 90 | 90 |
| 1800 | 171 | 143 | 143 | 143 | 143 | 114 | 114 | 117 | 117 | 109 | 102 | 102 | |
| 2000 | 159 | 159 | 159 | 159 | 128 | 128 | 130 | 130 | 121 | 113 | 113 | ||
| 2200 | 176 | 141 | 141 | 144 | 144 | 134 | 125 | 125 | |||||
| 2400 | 209 | 168 | 168 | 170 | 170 | 159 | 149 | 149 | |||||
| 2600 | 194 | 194 | 171 | 161 | 161 | ||||||||
| 2800 | |||||||||||||
4) 와이어 로프 컨베이어 벨트 커버 레이어 성능 테이블:
| 레벨 코드 | 당겨줄 강도,MPa≥ | 부러진 상태의 연장,%≥ | 마모량,mm3≤ |
| D | 18 | 400 | 90 |
| H | 25 | 450 | 120 |
| L | 20 | 400 | 150 |
| P | 14 | 350 | 200 |
| 注:D ◎ 강한 마모 작업 조건 하에서H ◎ 강한 경사 작업 조건 하에서L ◎ 정상적인 작업 조건 하에서P ◎ 기름 저항, 열 저항, 산-알칼리 저항,추위에 저항하고 일반적으로 불 retardant 컨베이어 띠 | |||
