DN50mm 나비 밸브
,DN800mm 2차원 나비 밸브
,공기성 나비 밸브 ODM
-
제품 이름공기 가동 장치가 작동하는 나비 밸브
-
종류양방향 버터플라이 밸브
-
포트의 크기DN50mm-800mm(2''-32'')
-
표준GB2555-81, GB4216-84, IS02084-1974
-
원래 장소중국

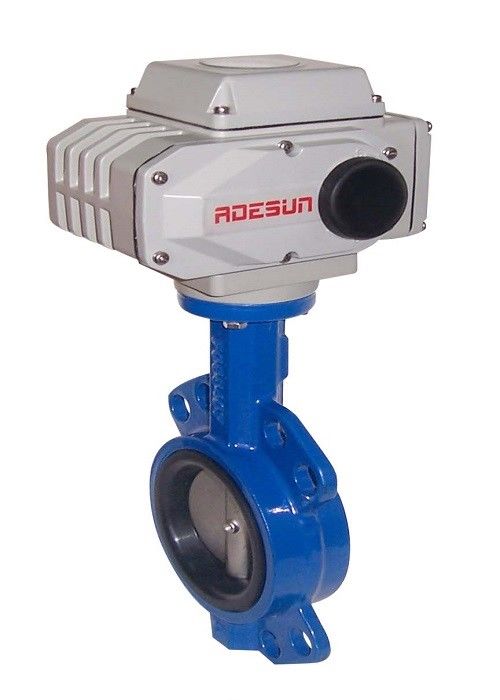

DN50mm-800mm ((2''-32'') Pneumatic 액추에이터 작동 나비 밸브 2 차원 나비 밸브
DN50mm-800mm ((2''-32'') Pneumatic 액추에이터 작동 나비 밸브 2 차원 나비 밸브
공기 버터플라이 밸브 주요 특징
1크기가 작고 무게가 가볍고 유지보수가 쉬워서 필요한 곳에 설치할 수 있습니다.
2단순하고 컴팩트한 구조, 빠른 90도 켜고 끄는 동작
3. 디스크는 두 가지 방향 베어링, 압력 테스트 하에 누출없이 완벽한 밀폐가 있습니다.
4흐름 곡선은 직선으로 향하고 있으며, 조절 성능이 훌륭합니다.
5중앙판 구조, 작은 오픈 및 닫는 토크.
6. 긴 서비스 수명, 열천 개개 및 폐쇄 작업의 테스트를 서있다.
7. 매체를 절단하고 조절하는 데 사용할 수 있습니다.
기압 작동 버터플라이 밸브 사양
| 规格 | H1 | H2 | H3 | S | φ | 프랑스식 | 伸缩 최대 길이Lmax | 伸缩 최대 길이Lmin | 伸缩设计长度L | L1 | L2 | L3 | n-d-M | 气动装置型号 | |
| mm | 인치 | ||||||||||||||
| 50 | 2 | 80 | 112 | 156 | 88.4 | 125 | 108 | 163 | 138 | 151 | 89 | 181 | 105 | 4-18-M16 | TAG09 |
| 65 | 21/2 | 95 | 122 | 156 | 102.5 | 145 | 112 | 188 | 152 | 170 | 89 | 181 | 105 | 4-18-M16 | TAG09 |
| 80 | 3 | 98 | 130 | 156 | 113.1 | 160 | 114 | 192 | 165 | 177 | 89 | 181 | 105 | 8-18-M16 | TAG09 |
| 100 | 4 | 114 | 142 | 214 | 68.9 | 180 | 127 | 215 | 175 | 205 | 110 | 222 | 132 | 8-18-M16 | TAG11 |
| 125 | 5 | 128 | 174 | 214 | 80.4 | 210 | 140 | 230 | 185 | 215 | 110 | 222 | 132 | 8-18-M16 | TAG11 |
| 150 | 6 | 139 | 180 | 214 | 91.8 | 240 | 140 | 240 | 195 | 225 | 110 | 222 | 132 | 8-22-M20 | TAG11 |
| 200 | 8 | 175 | 225 | 224 | 112.9 | 295 | 152 | 265 | 215 | 245 | 148 | 257 | 156 | 8-22-M20 | TAW13 |
| 250 | 10 | 215 | 266 | 285 | 90.6 | 350 | 165 | 295 | 235 | 260 | 290 | 590 | 136 | 12-22-M20 | TAW13 |
| 300 | 12 | 245 | 290 | 285 | 103.5 | 400 | 178 | 302 | 252 | 282 | 290 | 290 | 133 | 12-22-M20 | TAW13 |
| 350 | 14 | 270 | 320 | 285 | 89.7 | 460 | 190 | 321 | 271 | 301 | 290 | 290 | 133 | 16-22-M20 | TAW13 |
| 400 | 16 | 305 | 400 | 381 | 100.5 | 515 | 216 | 333 | 283 | 313 | 378 | 387 | 175 | 16-29-M24 | TAW17 |
| 450 | 18 | 325 | 425 | 381 | 88.4 | 565 | 222 | 354 | 304 | 334 | 378 | 387 | 175 | 20-26-M24 | TAW17 |
| 500 | 20 | 260 | 480 | 381 | 97 | 620 | 229 | 366 | 316 | 346 | 378 | 387 | 175 | 20-26-M24 | TAW17 |
| 600 | 24 | 44 | 520 | 113.4 | 725 | 267 | 418 | 368 | 398 | 20-30-M27 | |||||
| 700 | 28 | 5505 | 582 | 109.6 | 840 | 292 | 445 | 395 | 425 | 24-30-M27 | |||||
| 800 | 32 | 560 | 620 | 124 | 950 | 318 | 475 | 725 | 455 | 24-33-M30 | |||||
참고:
1DN600-800 나비 밸브가 장착 된 공기 장치에는 특별한 주문이 필요합니다.
2테이블의 플랜지 연결 차원은 모두 GB2555-81, GB4216-84, IS02084-1974에 따라
3테이블에 있는 망원경 나비 밸브의 원래 설계 길이는 사용자의 필요에 따라 길어질 수 있습니다.그것의 최대 길이와 최소 길이는 필요한 설계 길이의 변화에 따라 동일하게 변경됩니다.
40.6Mpa 및 1.6Mpa 압력 레벨 전기 플랜지 망원경 (플랜지) 나비 밸브의 전기 장치 부분의 크기는 위의 표의 1.0Mpa 압력 레벨 크기와 동일합니다.
5공기 장치의 크기가 변경되면 배송 된 무작위 샘플의 크기를 참조하십시오.
1DN600-800 나비 밸브가 장착 된 공기 장치에는 특별한 주문이 필요합니다.
2테이블의 플랜지 연결 차원은 모두 GB2555-81, GB4216-84, IS02084-1974에 따라
3테이블에 있는 망원경 나비 밸브의 원래 설계 길이는 사용자의 필요에 따라 길어질 수 있습니다.그것의 최대 길이와 최소 길이는 필요한 설계 길이의 변화에 따라 동일하게 변경됩니다.
40.6Mpa 및 1.6Mpa 압력 레벨 전기 플랜지 망원경 (플랜지) 나비 밸브의 전기 장치 부분의 크기는 위의 표의 1.0Mpa 압력 레벨 크기와 동일합니다.
5공기 장치의 크기가 변경되면 배송 된 무작위 샘플의 크기를 참조하십시오.
적용:
