G4-73 Y4-73 열기 환기를 위한 강철 원심 분기 부러기 유도 류 팬

G4-73 Y4-73 열기 환기를 위한 강철 원심 분기 부러기 유도 류 팬

1. 개요

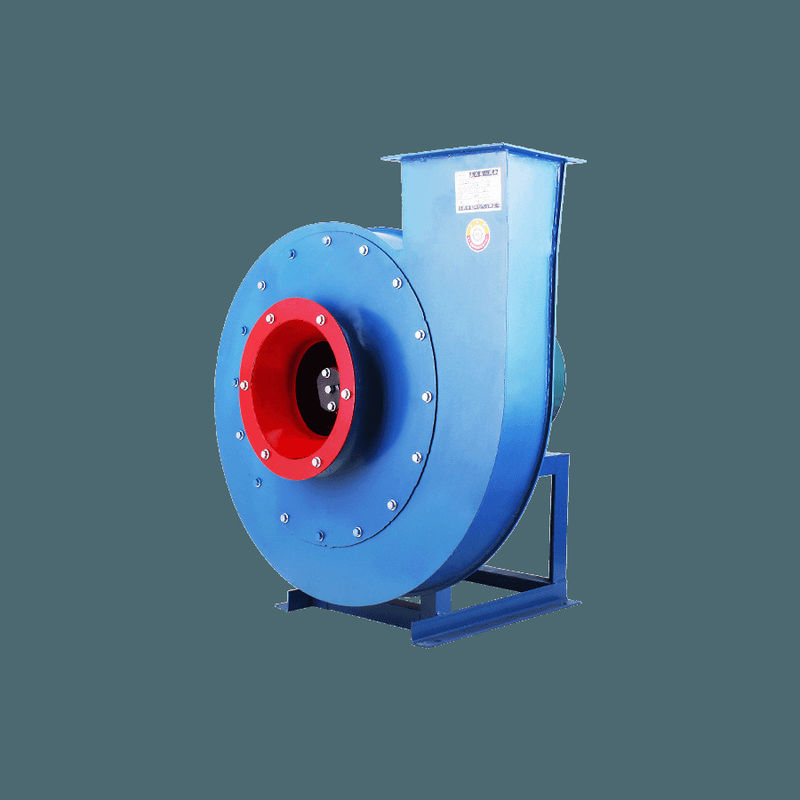

G4-73 Y4-73강철 원심풍기와 유도 류 팬열발전소에서 670t/h 이하의 용량의 증기 보일러의 환기 및 유도 유도풍풍기 시스템에 적합합니다. 다른 특별한 요구 사항이 없는 경우,G4-73 또한 광산 환기와 일반 환기에 사용할 수 있습니다..
환기가 운반하는 매체는 공기이고 최대 온도는 80°C를 초과하지 않아야 한다. 유도공풍기가 운반하는 매체는 연기가스이다.최대 온도는 250°C를 초과하지 않아야 합니다..
유도공풍기 앞에는 공풍기에 들어가는 연소가스의 먼지 함량을 최대한 줄이기 위해 먼지 제거 장치가 설치되어야 합니다.발전소 사용 조건에 따라, 먼지 제거 효율은 85% 이하가 아니어야 합니다.

2특징

(1)원심 환기기와 유도 수류 팬각각 총 12개의 기계 번호 N28~28을 가진 단일 흡수기로 만들어집니다.
(2) 팬은 왼쪽과 오른쪽 두 회전 방향이 있습니다. 모터의 한쪽 끝에서 볼 때 시계 방향으로 회전하는 임플러를 오른쪽 팬이라고 부르며, "ညာ"로 표시됩니다.시계 반대 방향으로 회전하는 펄러를 왼쪽에 있는 팬이라고 합니다., "왼쪽"으로 표시됩니다.
(3) 팬의 출구 위치는 껍질의 공기 출구의 각도로 표현됩니다.
(4) 팬의 전송 방식은 D 타입이며, 모두 탄력적 인 결합에 의해 구동됩니다.

3. 사양

4구조

의원심 환기 팬주로 펄러, 케이스, 공기 입구, 조절 문 및 변속기 부분으로 구성됩니다.

(1) 펄러는 12개의 후쪽으로 기울어진 비행 표지판 톱니가 있다. 이 톱니가 피침 모양의 앞 디스크와 평평한 뒷 디스크 사이에 용접되어 있다.에어프롤 모양의 블레이드 사용은 높은 효율을 보장합니다소음도 낮고 팬 강도도 높습니다. 휠러는 정적 및 동적 균형에 의해 정렬되어 원활하게 작동합니다.같은 기계 번호의 환기 및 유도 유도 팬의 펄러 구조는 동일합니다.

(2) 껍질은 보통의 철판으로 용접된 웅덩이 모양의 몸체입니다.단일 흡수 팬의 케이싱은 세 가지 다른 형태로 만들어집니다 (Ng8 ~ 12 케이싱은 통합 구조로 만들어지며 분해 할 수 없습니다, N214 ~ 16 케이스는 두 개 개척 유형으로 만들어졌으며 N218 ~ 28 케이스는 세 개 개척 유형으로 만들어졌습니다). 유도 된 드래프트 팬과 스크롤 플레이트는 마모를 방지하기 위해 적절하게 두꺼워집니다.

(3) 융합되고 가동된 공기 입구는 통합 구조로 만들어져 팬의 입구 쪽에 볼트로 고정됩니다.

(4) 팬의 흐름 속도를 조절하는 장치는 공기 입구 앞에 축적으로 설치되어 있습니다. 조정 범위는 0° (완전 개방) 에서 90° (완전 폐쇄) 까지 있습니다.문 레버 위치를 조정오른쪽 사이클론 팬의 경우, 하단에서 위로 레버를 누르면 완전히 닫힌 방향에서 완전히 열려있는 방향으로 변경됩니다.좌측 팬, 리버를 위에서 아래로 당기는 것은 완전히 닫힌 것에서 완전히 열려있는 방향으로 바뀔 것입니다.

(5) 전송 부분의 주축은 고품질의 강철으로 만들어졌으며, 이 팬은 롤링 베어링을 사용합니다. 두 가지 유형의 베어링 박스가 있습니다.N218~28 두 개의 독립적인 베개형 베어링 상자를 사용하십시오.베어링 박스는 온도계와 오일 레벨 표시기가 장착되어 있습니다. 윤활유는 L-AN46이며 총 손실 시스템 오일입니다.첨가된 오일 양은 오일 레벨 마크의 요구 사항에 따라N28 ~ 16 통합 실린더 라인어 박스에 기름이 사용되면 라인어 박스의 공 쪽에 오일 바프를 추가하고 고정 구도가 미리 제작되어 있어야합니다.유도 도출 팬은 물 냉각 장치가 장착되어 있습니다, 그래서 물 파이프가 설치되어야 합니다. 물 소비는 온도에 따라 달라지며 일반적으로 05 ~ 1m2/h로 간주됩니다.
