GPR Type 3.5~60m² Shell Tube Heat Exchanger High Efficiency Aluminium Finned Tube Oil Cooler

GPR 타입 3.5~60m2 셸 튜브 열 교환기 고효율 알루미늄 핀 튜브 오일 냉각기

제품 소개 - 물 처리 시설 - 샐과 관형 냉각기
  • 강조하다

    3.5M2 껍질 및 튜브 냉각기

    ,

    60m2 껍질 및 튜브 냉각기

    ,

    알루미늄 피니 셸 튜브 열 교환기

  • 제품 이름
    다관형 열교환기
  • 소재
    알루미늄
  • 특징
    고효율
  • 용량
    3.5~60m²
  • 서비스
    OEM
  • 적용
    냉각오일용
  • 원래 장소
    중국
  • 모델 번호
    GPR

GPR 타입 3.5~60m2 셸 튜브 열 교환기 고효율 알루미늄 핀 튜브 오일 냉각기

가격 받기 지금 연락

GPR 타입 3.5~60m2셸 튜브 열 교환기 고효율 알루미늄 핀 튜브 오일 냉각기

제품 개요

껍질 및 튜브 열 교환기(STHE) 는 내부에 밀집된 완벽하게 떨어져있는 튜브의 뭉치가있는 큰 고리 모양의 장 또는 껍질을 사용하여 구성된 열 교환 장치의 일종입니다.셸 및 튜브 열 교환기는 열 교환 설계의 가장 일반적인 형태입니다.
셸 튜브 열 교환기다양한 용도로 사용되며 다양한 산업의 요구를 충족시킵니다.그들은 모든 제조 또는 생산 작업의 요구 사항에 적응 할 수 있습니다..

제품 매개 변수

모델 A B C D E F G d1 d2 L1 L2 1 H2 H3 M 난
GPR-35 1035 80 750 φ165 140 215 105 DN25 G1 650 205 154 153 95 5-G1/4 ∙ 4-φ12
GPR-4 840 110 550 φ180 142 240 150 DN32 G11/2" 400 220 180 160 102 5-G1/4 ∙ 4-φ14
GPR-5 1020 110 730 φ180 142 240 150 DN32 G11/2" 580 220 180 160 102 5-G1/4 ∙ 4-φ14
GPR-6 1180 110 860 φ180 157 240 150 DN40 G11/2" 710 220 180 160 102 5-G1/4 ∙ 4-φ14
GPR-7 1340 110 1050 φ180 142 240 150 DN40 G11/2" 900 220 180 160 102 5-G1/4 ∙ 4-φ14
GPR-8 1490 110 1200 φ180 142 240 150 DN40 G11/2" 1050 220 180 160 102 5-G1/4 ∙ 4-φ14
GPR-9 1640 110 1350 φ180 142 240 150 DN40 G11/2" 1200 220 180 160 102 5-G1/4 ∙ 4-φ14
GPR-10 1850 110 1560 φ180 142 240 150 DN40 G11/2" 1350 220 180 160 102 5-G1/4 ∙ 4-φ14
GPR-11 1170 182 800 φ299 186 372 260 DN65 G2 650 360 238 220 168 5-G1/2 4-φ18
GPR-12 1240 182 870 φ299 186 372 260 DN65 G2 720 360 238 220 168 5-G1/2 4-φ18
GPR-13 1315 182 945 φ299 186 372 280 DN65 G2 795 360 238 220 168 5-G1/2 4-φ18
GPR-15 1370 182 1000 φ299 186 372 260 DN65 G2 850 360 238 220 168 5-G1/2 4-φ18
GPR-16 1470 182 060 φ299 206 372 260 DN65 G2 910 360 238 220 168 5-G1/2 4-φ18
GPR-17 1535 182 1125 φ299 206 372 260 DN65 G2 925 360 238 220 168 5-G1/2 4-φ18
GPR-18 1600 182 1190 φ299 206 372 260 DN65 G2 1040 360 238 220 168 5-G1/2 4-φ18
GPR-19 1685 182 1275 φ299 206 372 260 DN65 G2 1125 360 238 220 168 5-G1/2 4-φ18
GPR-20 1750 182 1340 φ299 206 372 260 DN65 G2 1190 360 238 220 168 5-G1/2 4-φ18
GPR-21 1830 182 1420 φ299 206 372 260 DN65 G2 1270 360 238 220 168 5-G1/2 4-φ18
GPR-22 1905 182 1495 φ299 206 372 260 DN65 G2 1345 360 238 220 168 5-G1/2 4-φ18
GPR-23 1990 182 1580 φ299 206 372 260 DN65 G2 1430 360 238 220 168 5-G1/2 4-φ18
GPR-24 2055 182 1645 φ299 206 372 260 DN65 G2 1495 360 238 220 168 5-G1/2 4-φ18
GPR-25 2120 182 1710 φ299 206 372 260 DN65 G2 1560 360 238 220 168 5-G1/2 4-φ18
GPR-27 2285 182 1845 φ299 220 372 260 DN65 G2 1695 360 238 220 168 5-G1/2 4-φ18
GPR-28 2350 182 1910 φ299 220 372 260 DN65 G2 1760 360 238 220 168 5-G1/2 4-φ18
GPR-30 2500 182 2060 φ299 220 372 260 DN80 G21/2" 1910 360 238 220 168 5-G1/2 4-φ18
GPR-34 1740 230 1260 φ351 240 445 320 DN80 G21/2" 1110 420 278 246 194 5-G1/2 4-φ18
GPR-35 1780 230 1300 φ351 240 445 320 DN80 G21/2" 1150 420 278 246 194 5-G1/2 4-φ18
GPR-37 1855 230 1375 φ351 240 445 320 DN80 G21/2" 225 420 278 246 194 5-G1/2 4-φ18
GPR-40 1970 230 1490 φ351 240 445 320 DN80 G21/2" 1340 420 278 246 194 5-G1/2 4-φ18
GPR-41 2010 230 1530 φ351 240 446 320 DN80 G21/2" 1380 420 278 246 194 5-G1/2 4-φ18
GPR-44 2125 230 1645 φ3511 240 445 320 DN80 G21/2" 1495 420 278 246 194 5-G1/2 4-φ18
GPR-45 2165 230 1685 φ351 240 445 320 DN80 G21/2" 1535 420 278 246 194 5-G1/2 4-φ18
GPR-48 2280 230 1800 φ351 240 445 320 DN80 G21/2" 1650 420 278 246 194 5-G1/2 4-φ18
GPR-50 2360 230 1880 φ351 240 445 320 DN80 G21/2" 1730 420 278 246 194 5-G1/2 4-φ18
GPR-51 2390 230 1910 φ351 240 445 320 DN80 G21/2" 1760 420 278 246 194 5-G1/2 4-φ18
GPR-54 2500 230 2020 φ351 240 445 320 DN80 G21/2" 1870 420 278 246 194 5-G1/2 4-φ18
GPR-55 2540 230 2060 φ351 240 445 320 DN80 G21/2" 1910 420 278 246 194 5-G1/2 4-φ18
GPR-60 2730 230 2250 φ351 240 445 320 DN80 G21/2" 2100 420 278 246 194 5-G1/2 4-φ18

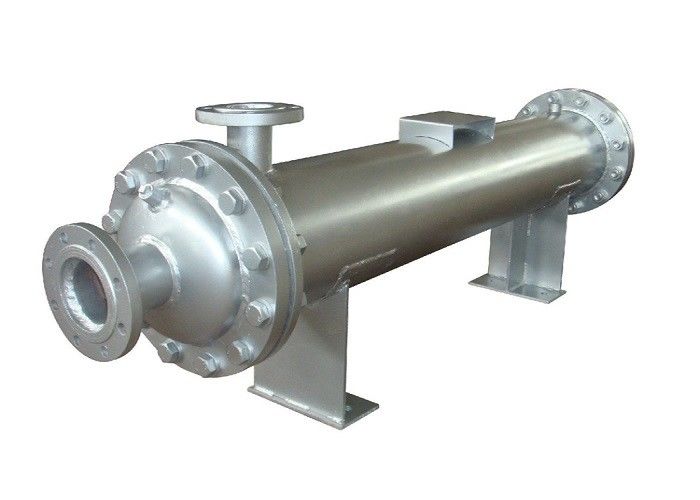

제품 이미지

GPR 타입 3.5~60m2 셸 튜브 열 교환기 고효율 알루미늄 핀 튜브 오일 냉각기 0

제품 특징


1비용
껍질 및 튜브 열 교환기의 중요한 장점은 그 비용입니다. 그들은 판형 냉각기보다 훨씬 저렴합니다.

2열 용량
열 교환기 는 응용 분야 에 따라 다양 한 온도 를 처리 할 수 있어야 합니다. 극한 온도 를 처리 할 수 있는 능력 은 생산 을 유지 하고 운영 을 계속 하는 데 도움 이 됩니다.셸 및 튜브 열 교환기는 높은 온도 작업 능력을 가지고 있으며 모든 조건에 맞게 조정 할 수 있습니다..

3압력
껍질 및 튜브 교환기압력 변동으로 인한 극한에 견딜 수 있도록 시험되고 설계되어 있으며 ASME 및 PED 규격을 준수합니다.

4압력 손실
셸 및 튜브 열 교환기는 압력 손실을 처리하고 설계 기준 내에서 최소화하도록 설계되었습니다.

5조정
껍질 및 튜브 열 교환기의 설계는 모든 생산 과정에 적응하도록 조정 할 수 있습니다. 파이프 지름, 파이프 수, 파이프 길이, 파이프 피치,및 파이프 배열이 특정 응용 프로그램의 필요에 맞게 변경 될 수 있습니다.

6열 확장
껍질과 튜브 열 교환기의 다중 튜브 설계는 튜브와 껍질 사이의 열 확장을 허용합니다.이 구성은 열 교환기에 연화성 및 독성 액체를 처리 할 수있는 능력을 제공합니다.

꼬리표:

3.5M2 껍질 및 튜브 냉각기

60m2 껍질 및 튜브 냉각기

알루미늄 피니 셸 튜브 열 교환기
