강조하다
0.4M2 셸 및 튜브 냉각기
,3.0m2 셸 및 튜브 냉각기
,OEM 알루미늄 핀 튜브 냉각기
-
제품 이름피니 튜브 오일 콜러
-
소재알루미늄
-
특징고효율
-
용량0.4~3.0m²
-
서비스OEM
-
적용냉각오일용
-
원래 장소중국
-
모델 번호GPR
GPR 타입 0.4~3.0m2 알루미늄 핀 튜브 냉각기 산업 껍질 및 튜브 열 교환기
GPR 타입 0.4~3.0m2 알루미늄 핀 튜브 냉각기 산업 셸 및 튜브 열 교환기
제품 개요
의튜브 냉각기, 또한껍질 및 튜브 냉각기튜브 사이드와 껍질 사이드로 나뉘어 있다. 튜브 사이드에는 튜브 사이드, 튜브 외부에는 껍질 사이드로 흐른다.튜브 뭉치의 벽 표면은 전송 경로입니다. 뜨거운 표면에서, 튜브 펀들과 껍질 사이의 온도차가 50°C를 초과하면,열압력을 제거하거나 줄이기 위해 적절한 온도 보상 조치가 취되어야 합니다.일반적으로 물 냉각 유형이 지배합니다.
튜브 쿨러의 열 전달 튜브는 구리 튜브에서 열 분산 핀을 형성하기 위해 롤링됩니다. 열 교환 면적은 크고 제품은 크기가 작고 무게가 가볍습니다.
이 시리즈는 고객 요구 사항에 따라 설계 및 제조 될 수 있으며, 중소에서 중견 규모까지 광범위한 범위를 커버합니다.
제품 매개 변수
| 모델 | A | B | C | D | E | F | G | dl | d2 | L1 | L2 | 1 | H2 | H3 | M | 난 |
| GPR-04 | 370 | 38 | 240 | φ76 | 70 | 102 | 70 | G1 | G1/2 | 145 | 100 | 60 | 68 | 50 | 3-G1/4 | 4-φ11 |
| GPR-06 | 540 | 38 | 405 | φ76 | 72.5 | 102 | 70 | G1 | G1/2 | 310 | 100 | 60 | 68 | 50 | 3-G1/4 | 4-φ11 |
| GPR-08 | 660 | 38 | 532 | φ76 | 69 | 102 | 70 | G1 | G1/2 | 435 | 100 | 60 | 68 | 50 | 3-G1/4 | 4-φ11 |
| GPR-10 | 810 | 38 | 665 | φ76 | 77.5 | 102 | 70 | G1 | G1/2 | 570 | 100 | 60 | 68 | 50 | 3-G1/4 | 4-φ11 |
| GPR-12 | 940 | 38 | 805 | φ76 | 72.5 | 102 | 70 | G1 | G1/2 | 715 | 100 | 60 | 68 | 50 | 3-G1/4 | 4-φ11 |
| GPR-13 | 560 | 60.5 | 375 | φ121 | 100 | 161 | 130 | G1 | G1" | 225 | 160 | 85 | 93 | 73 | 3-G1/4 | 4-φ1l |
| GPR-17 | 690 | 60.5 | 500 | φ121 | 102.5 | 161 | 130 | G1 | G1" | 350 | 160 | 85 | 93 | 73 | 3-G1/4 | 4-φ11 |
| GPR-21 | 820 | 60.5 | 635 | φ121 | 100 | 161 | 130 | G1 | G1" | 485 | 160 | 85 | 93 | 73 | 3-G1/4 | 4-φ11 |
| GPR-26 | 960 | 60.5 | 775 | φ121 | 100 | 161 | 130 | G1 | G1" | 630 | 160 | 85 | 93 | 73 | 3-G1/4 | 4-φ11 |
| GPR-30 | 1090 | 60.5 | 905 | φ121 | 100 | 161 | 130 | G1 | G1" | 760 | 160 | 85 | 93 | 73 | 3-G1/4 | 4-φ11 |

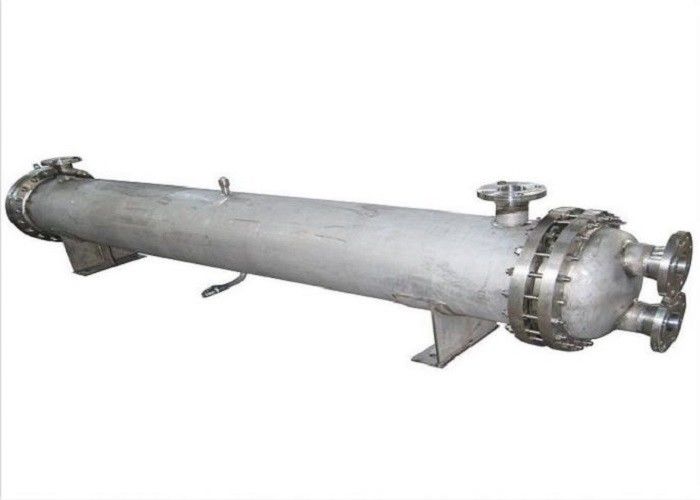

제품 이미지
제품 사용
튜브 오일 냉각기낮은 점착성 및 비교적 깨끗한 오일을 냉각하는 데 적합하므로 플라스틱 기계, 수압 장비, 공기 압축기, 얇은 오일 윤활 시스템, 수압 접착제,전력장비 및 기타 산업.
껍질 및 튜브 열 교환기은유 윤활 시스템 및 금속, 광업, 시멘트, 전기, 가벼운 산업, 식품, 화학 산업의 수압 시스템에서 널리 사용됩니다.종이 제조 및 다른 산업 부문에서 시스템에서 윤활유 및 수압유를 냉각하기 위해.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
